DZW WK2整体控制型阀门电动装置是在DZW开关型电动装置的基础上,增加了电气控制部分,即WK型功率控制部分,将机械传动与电气控制合为一体,具有现场操作和远方操作控制等功能,现场调试极为方便,适用于对开环控制系统中各类阀门进行开关操作和控制。DZW10-WK,DZW15-WK,DZW10-WK,DZW15-WK,DZW20 WK,DZW30-WK,DZW45-WK,DZW60-WK,DZW90-WK,DZW120-WK,DZW180 WK,DZW250-WK,DZW350-WK,DZW500-WK,DZW800-WK,DZW1000-WK，
内含有控制器主板，控制板，远程板，航空插拔插头等
具体型号有 DZW10-WK,DZW15-WK,DZW10-WK,DZW15-WK,DZW20 WK,DZW30-WK,DZW45-WK,DZW60-WK,DZW90-WK,DZW120-WK,DZW180 WK,DZW250-WK,DZW350-WK,DZW500-WK,DZW800-WK,DZW1000-WK等。

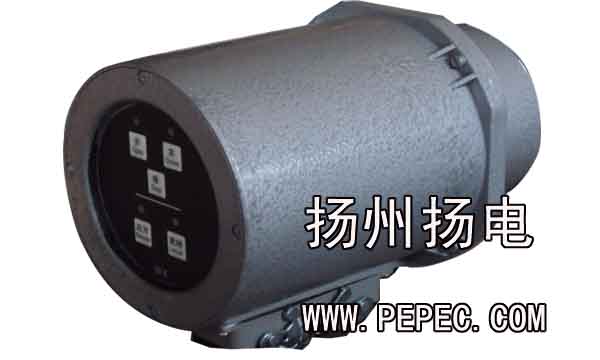

电控部分由薄膜按键面板,功能板和交流接触器等组成,电控部分通过插件及紧固螺栓和电动装置连接,可方便拆卸或更换；也可实现分体控制。
DZW WK2整体控制型阀门电动装置主要技术参数
电源：AC380V 50Hz 三相三线制
阀位信号：输出4~20mA（或0~20mA）
防护等级：IP55
环境温度：-20℃~ 60℃
输出功率：0.030~15kw
DZW WK2整体控制型阀门电动装置接线图
说明：
1,电源,三相三线,AC380V,交流接触器工作压,AC380V；
2,远方操作及开度指示均由WK内部供电：DC24V；
3,处于远方操作状态时,接点H13,H14闭合；
4,故障状态时,接点H9,H21闭合。
|
DZW系列多回转电动装置性能参数表
|
型 号 |
公称
转矩
(N.m) |
最大控制转矩
(N.m) |
最小控制转矩
(N.m) |
输出轴转圈数
(圈) |
允许通过阀杆直径
(mm) |
手动速比 |
输出转速
(r/min) |
电机
功率
(kw) |
|
DZW5+WK |
50 |
75 |
≤25 |
150 |
28 |
1∶1 |
18 |
0.12 |
|
DZW10A+WK |
100 |
150 |
≤50 |
160 |
24、36 |
0.25
0.37 |
|
DZW15A+WK |
150 |
225 |
≤75 |
|
DZW20A+WK |
200 |
300 |
≤100 |
40 |
0.55
0.75 |
|
DZW20A(Ⅰ)+WK |
28 |
|
DZW30A+WK |
300 |
450 |
≤150 |
40 |
24 |
0.75 |
|
DZW30A(Ⅰ)+WK |
28 |
|
DZW45A+WK |
450 |
675 |
≤225 |
110 |
48 |
24 |
1.1 |
|
36 |
1.5 |
|
DZW60A+WK |
600 |
900 |
≤300 |
24 |
1.5 |
|
36 |
2.2 |
|
DZW90+WK |
900 |
1350 |
≤450 |
60 |
24 |
2.2 |
|
DZW90(Ⅰ)+WK |
48 |
36 |
3.0 |
|
DZW120+WK |
1200 |
1800 |
≤600 |
60 |
24 |
3.0 |
|
DZW120(Ⅰ)+WK |
48 |
|
DZW180+WK |
1800 |
2160 |
≤900 |
140 |
70 |
25∶1 |
24 |
4.0 |
|
36 |
5.5 |
|
DZW250+WK |
2500 |
3000 |
≤1250 |
24 |
5.5 |
|
DZW350+WK |
3500 |
4200 |
≤1750 |
75 |
13∶1 |
18 |
7.5 |
|
DZW500+WK |
5000 |
6000 |
≤2500 |
10 |
|
DZW800+WK |
8000 |
9600 |
≤4000 |
120 |
80 |
90∶1 |
12 |
13 |
|
DZW1000+WK |
10000 |
12000 |
≤5000 |
100 |
15 |
注：(Ⅰ)表示电站型
DZW系列阀门电动装置能满足计算机控制要求。
该产品电气控制是根据原电力部规划设计总院制定的阀门电动装置《95典设》设计，其行程控制机构设置开、关各四只微开关，设有51芯接线端子，用户可根据自己的控制线路选用，接线方便。 |
|
1、电动装置控制原理图 |
普通型电动执行器，常规型电动装置，电动阀门电装，风门电动头，球阀阀头，阀门电动机， DZW10+WK、DZW20+WK，DZW30+WK，DZW45+WK，DZW60+WK、DZW90+WK、DZW180+WK，DZW250+WK、DZW350+WK，DZW500+WK，DZW800+WK，DZW1000+WK，，普通型电动执行器价格，常规型电动装置厂家，电动阀门电装价格，风门电动头厂家，球阀阀头价格，阀门电动机厂家。
感谢你对扬州良业阀门电装的了解，订货应提供如下资料：
1、本装置一般按右旋关闭阀门调整出厂，如左旋关闭的阀门选配电装时应特殊说明;
2、注明阀门全行程的总圈数;
3、订购落地支架应注明上传或下传;
4、用户如要我厂协助选订本装置需提供;
4-1、阀门种类、型号、规格、阀杆直径和旋向;
4-2、介质参数，如温度、压力等;
4-3、如防护等级需IP67，用户订货时需指明 |
