>> 产品展示 >> 智能3系列电动执行机构

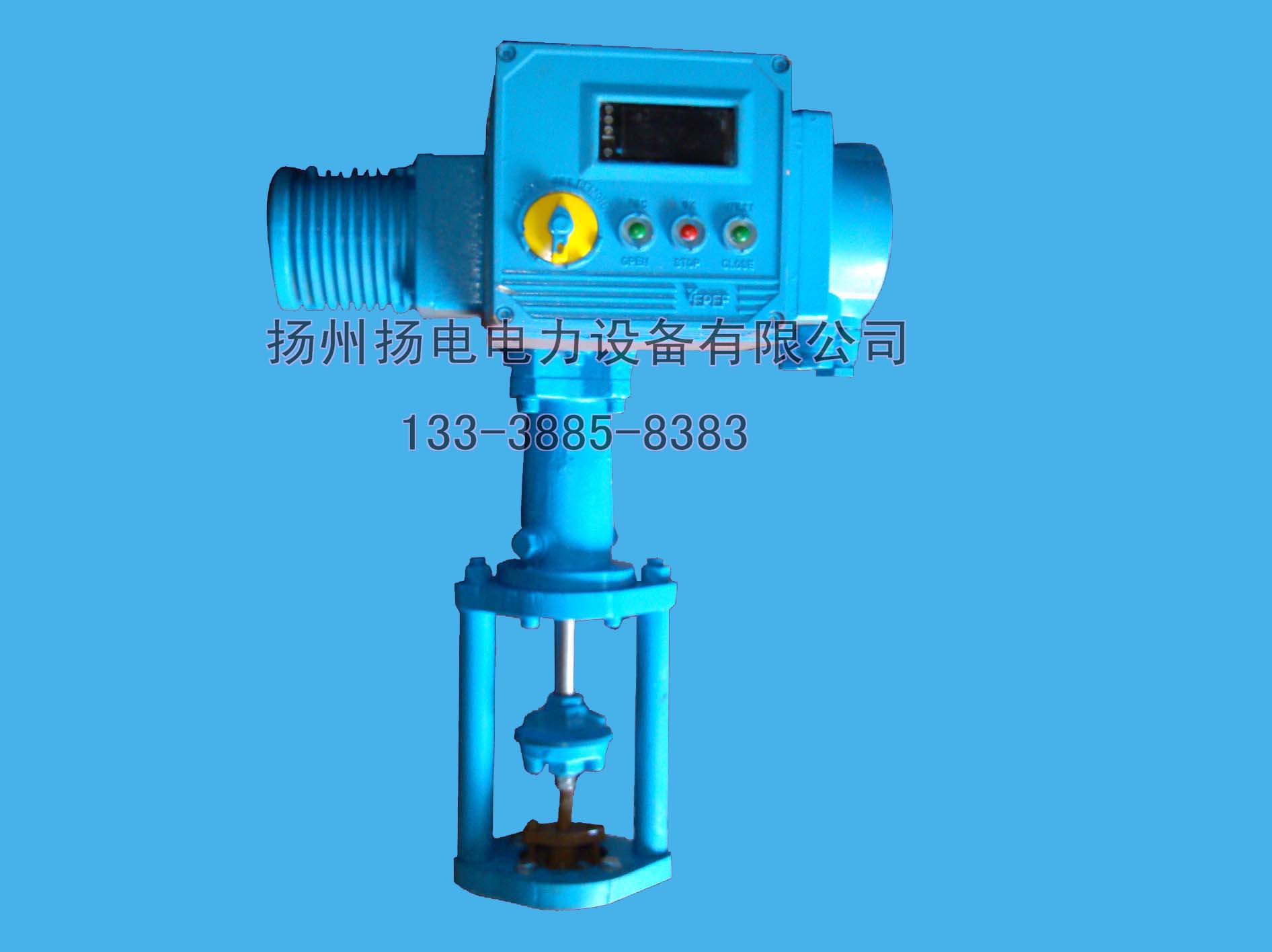

非侵入式F-2SB3系列直行程电动执行机构 F-2SB3511、F-2SB33512、F-2SB321

产品介绍

产品介绍

用途

    非侵入式F-2SB3系列为输出推力的调节型电动执行机构,输出型式为直行程,是F-2SA35系列的派生产品,是对闭环控制系统中最终控制元件(调节 阀)的运行进行控制的一种装置,它可以准确地按控制指令对系统工况介质的压力、温度和流量进行自动调节,是实现自动控制的必不可少的驱动装置。

  非侵入式F-2SB3系列直行程电动执行机构广泛适用于电站、石化、冶金、公用事业等多种行业。



特点

    1、非侵入式设计,采用非接触式感应元件。

    2、人机界面,采用高亮度、高对比度显示器。全中文菜单,方便用户进行设置与调试。

    3、红外遥控,使用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。

    4、精确定位,准确的阀门定位。采用数字传感器对阀门位置进行精确定位和监测。

    5、控制模式,多种远方控制方式供用户选择,远方控制信号均与内部实现电气隔离。

    6、信号自由组态,最多可输出6路接点信号,具有12种状态信号供用户选择使用,每路信号可自由定义。

    7、相序自动校正,执行机构旋向可自由设定,可自动校正电源相序,接线时无需考虑电源相序。

    8、缺相保护,具有电源缺相和输出缺相保护功能。

    9、电子制动,采用电子能耗制动方式,防止电机惰走,且制动强度可设定,无机械磨损,无需维护。

    10、故障诊断,内部CPU不断收集执行机构的各种信息,监控执行机构的运行状态,经过自诊断发出各种报警和故障信息,方便用户及时快速地处理故障。

    11、紧急操作,优先响应“紧急”开关量输入信号,一旦有效,执行机构运行至事先设定的紧急位置。

    12、调试方便,仅需设定与记录阀门开、关方向终端位置,调试工作即可完成。



技术参数

 环境温度

 -20℃~+70℃(可接受特殊订货)

 工作制式

  S4或S5周期性断续工作制,允许最大工作次数为1200c/h,最小负载持续率为10%。

 电源

 三相:380V  AC  50Hz

 单相:220V  AC  50Hz

 防护等级

 IP67,IP68(特殊订货)

 位置重复偏差

 ≤0.1mm

  转矩重复精度

 ≤7%

 连接标准

 GB12222、GB12223、JB2920

 基本误差

 ≤±1%(调节型)

 回差

 ≤1%(调节型)



性能参数表

型  号

F-2SB3510

F-2SB3511

F-2SB3512

控制

推力

最大值(kN)

6.3

12.5

25

最小值(kN)

4

8

16

  法兰号按

  GB12222(IS05210)

F07,F10

  输出速度(mm/min)

20~160
