用途

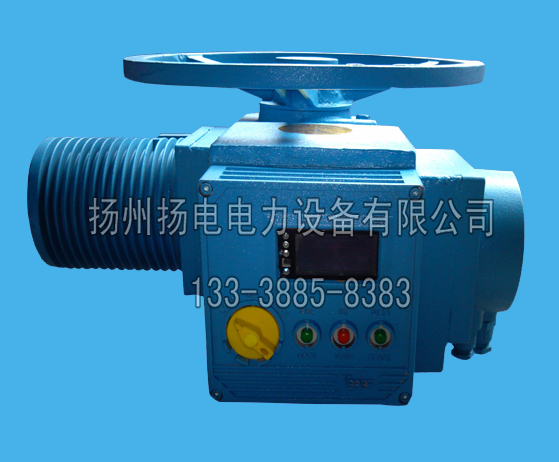

非侵入式F-2SA3 系列电动执行机构是以西门子许可证技术为基础，用于过程控制系统中各类电动阀门的控制驱动装置，该装置接收外部控制指令，输出动力用以控制阀门的开启和关 闭，适用于闸阀、截止阀、隔膜阀、蝶阀、球阀和风门等各种阀门，可以准确地执行控制指令，是对阀门实现远控、集控和自动控制的最佳驱动装置。
非侵入式F-2SA3系列电动执行机构广泛适用于电站、石化、冶金、公用事业等多种行业。扬州电力设备修造厂是经西门子公司认可并获得授权的2SA3系列电动执行机构西门子许可证产品制造工厂。
非侵入式F-2SA3系列为输出转矩的电动执行机构，F-2SA30系列电动执行机构适用于开环控制系统，F-2SA35系列电动执行机构适用于闭环控制系统，它可以准确地按控制指令对系统的介质压力、温度和流量进行调节，实现过程控制的目的。
特点
1、非侵入式设计，采用非接触式感应元件。
2、人机界面，采用高亮度、高对比度显示器。全中文菜单，方便用户进行设置与调试。
3、红外遥控，使用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。
4、精确定位，准确的阀门定位。采用数字传感器对阀门位置进行精确定位和监测。
5、控制模式，多种远方控制方式供用户选择，远方控制信号均与内部实现电气隔离。
6、信号自由组态，最多可输出6路接点信号,具有12种状态信号供用户选择使用，每路信号可自由定义。
7、相序自动校正，执行机构旋向可自由设定，可自动校正电源相序，接线时无需考虑电源相序。
8、缺相保护，具有电源缺相和输出缺相保护功能。
9、电子制动，采用电子能耗制动方式，防止电机惰走，且制动强度可设定，无机械磨损，无需维护。
10、故障诊断，内部CPU不断收集执行机构的各种信息，监控执行机构的运行状态，经过自诊断发出各种报警和故障信息，方便用户及时快速地处理故障。
11、紧急操作，优先响应“紧急”开关量输入信号，一旦有效，执行机构运行至事先设定的紧急位置。
12、调试方便，仅需设定与记录阀门开、关方向终端位置，调试工作即可完成。
技术参数
|
环境温度 |
-20℃～+70℃（可接受特殊订货） |
|
工作制式 |
调节型：S4或S5周期性断续工作制，允许最大工作次数为1200c/h，最小负载持续率为10%。
开关型：S2-15min，短时工作制。 |
|
电源 |
三相：380V AC 50Hz |
|
单相：220V AC 50Hz |
|
防护等级 |
IP67，IP68(特殊订货) |
|
位置重复偏差 |
≤5° |
|
转矩重复精度 |
≤7% |
|
连接标准 |
GB12222、JB2920 |
|
基本误差 |
≤±1%(调节型) |
|
回差 |
≤1%(调节型) |
性能参数表
1. F-2SA30 系列电动执行机构性能参数表（第Ⅰ输出转矩）
|
型号 F-2SA.... |
3010 |
3011 |
3012 |
3020 |
3021 |
3022 |
3030 |
3031 |
3032 |
3040 |
3041 |
3042 |
|
控 制
转 矩 |
最大值（Nm） |
30 |
60 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
|
最小值（Nm） |
10 |
20 |
40 |
80 |
160 |
315 |
630 |
1250 |
|
法兰号按
GB12222（IS05210） |
F07 |
F10 |
F14 |
F16 |
F25 |
F30 |
|
输出转速（r/min） |
5～160 |
5～40 |
|
电机工作制式 |
S2制式，15min。 |
|
重 量（Kg） |
26 |
27 |
50 |
54 |
110 |
115 |
220 |
235 |
注:上表中当输出转速为160rpm时，电动执行机构的最大控制转矩为表中最大控制转矩的80％。
2. F-2SA30 系列电动执行机构性能参数表（第Ⅱ输出转矩）
|
型号 F-2SA.... |
3012 |
3022 |
3032 |
3042 |
|
输出控制转矩范围（Nm） |
24～72 |
100～300 |
400～1200 |
1600～4800 |
|
法兰号按
GB12222（IS05210） |
F10 |
F14 |
F16 |
F30 |
|
输出转速（r/min） |
5～10，20～80 |
5～28 |
|
电机工作制式 |
S2制式，15min。 |
3. F-2SA35 系列电动执行机构性能参数表（第Ⅰ输出转矩）
|
型号 F-2SA.... |
3510 |
3511 |
3512 |
3520 |
3521 |
3522 |
3530 |
3531 |
3532 |
3540 |
3541 |
3542 |
|
控制
转矩 |
最大值（Nm） |
20 |
40 |
80 |
175 |
350 |
700 |
1400 |
2800 |
|
最小值（Nm） |
15 |
30 |
60 |
125 |
125 |
500 |
1000 |
2000 |
|
法兰号按
GB12222（IS05210） |
F07 |
F10 |
F14 |
F16 |
F25 |
F30 |
|
输出转速（r/min） |
5～40 |
5～14 |
|
电机工作制式 |
S2制式 15min |
|
重 量（Kg） |
26 |
27 |
50 |
55 |
110 |
116 |
220 |
235 |
4. F-2SA35 系列电动执行机构性能参数表（第Ⅱ输出转矩）
|
型号 F-2SA.... |
3510 |
3511 |
3512 |
3520 |
3521 |
3522 |
|
控制
转矩 |
最大值（Nm） |
20 |
40 |
80 |
175 |
|
最小值（Nm） |
15 |
30 |
60 |
125 |
|
法兰号按
GB12222（IS05210） |
F07 |
F10 |
F14 |
|
输出转速（r/min） |
5～40 |
5～28 |
|
电机工作制式 |
S4或S5周期性断续工作制，允许最大工作次数为1200c/h，最小负载持续率为10%。 |
