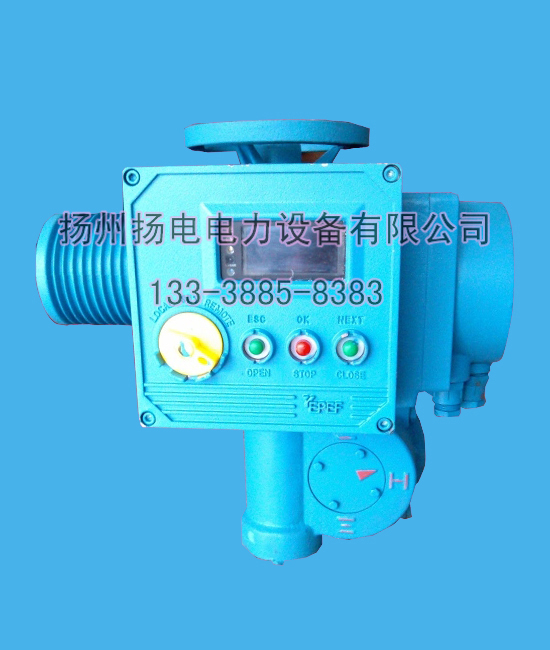

非侵入式F-2SQ3部分回转电动执行机构-扬州扬电电力设备有限公司

用途

　　非侵入式F-2SQ3系列部分回转电动执行机构是以西门子许可证技术为基础，是F-2SA3系列多回转电动执行机构的派生产品，输出型式为90°部分回转，用于过程控制系统中各类电动阀门的控制驱动装置，该装置接收外部控制指令，输出动力用以控制阀门的开启和关闭，对开环和闭环控制系统中的最终控制元件(如蝶阀、球阀、风门、挡板)的运行进行控制的一种驱动装置，是对阀门实现远控、集控和自动控制的最佳驱动装置。

非侵入式F-2SQ3系列部分回转电动执行机构广泛适用于电站、石化、冶金、公用事业等多种行业。

特点

1、非侵入式设计，采用非接触式感应元件。

2、人机界面，采用高亮度、高对比度显示器。全中文菜单，方便用户进行设置与调试。

3、红外遥控，使用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。

4、精确定位，准确的阀门定位。采用数字传感器对阀门位置进行精确定位和监测。

5、控制模式，多种远方控制方式供用户选择，远方控制信号均与内部实现电气隔离。

6、信号自由组态，最多可输出6路接点信号,具有12种状态信号供用户选择使用，每路信号可自由定义。

7、相序自动校正，执行机构旋向可自由设定，可自动校正电源相序，接线时无需考虑电源相序。

8、缺相保护，具有电源缺相和输出缺相保护功能。

9、电子制动，采用电子能耗制动方式，防止电机惰走，且制动强度可设定，无机械磨损，无需维护。

10、故障诊断，内部CPU不断收集执行机构的各种信息，监控执行机构的运行状态，经过自诊断发出各种报警和故障信息，方便用户及时快速地处理故障。

11、紧急操作，优先响应“紧急”开关量输入信号，一旦有效，执行机构运行至事先设定的紧急位置。

12、调试方便，仅需设定与记录阀门开、关方向终端位置，调试工作即可完成。

技术参数

环境温度	-20℃～+70℃（可接受特殊订货）
工作制式	调节型：S4或S5周期性断续工作制，允许最大工作次数为1200c/h，最小负载持续率为10%。　开关型：S2-15min，短时工作制。
电源	三相：380V AC 50Hz
电源	单相：220V AC 50Hz
防护等级	IP67，IP68（特殊订货）
位置重复偏差	≤1°
转矩重复精度	≤10%
连接标准	GB12223、JB2920
基本误差	≤±1%(调节型)
回差	≤1%(调节型)

性能参数表

1. F-2SQ30系列开关型部分回转电动执行机构性能参数表

型号	基本结构	控制转矩范围（Nm）	输出转速（r/min）	90°全行程时间（S）
F-2SQ3011	F-2SA3011+JW80B	180～500	5/7、1/2、5/14	21、30、42
F-2SQ3012	F-2SA3012+JW80B	500～1000	5/7、1/2、5/14	21、30、42
F-2SQ3021	F-2SA3021+JW100B	1000～2000	5/7、1/2、5/14	21、30、42
F-2SQ3022	F-2SA3022+JW125B	2000～4000	5/7、1/2、5/14	21、30、42
F-2SQ3031	F-2SA3031+JW160B	4000～8000	5/7、1/2、5/14	21、30、42
F-2SQ3032	F-2SA3032+JW200B	8000～16000	5/7、1/2、5/14	21、30、42
F-2SQ3041	F-2SA3041+JW250B	16000～32000	5/7、1/2、5/14	21、30、42
F-2SQ3042	F-2SA3042+JW315B	32000～64000	5/7、1/2、5/14	21、30、42

2. F-2SQ35系列调节型部分回转电动执行机构性能参数表

型号	基本结构	控制转矩范围（Nm）	输出转速（r/min）	90°全行程时间（S）
F-2SQ3511	F-2SA3511+JW63A	150～220	1、7/10、1/2	15、22、30
F-2SQ3512	F-2SA3512+JW80B	450～600	5/7、1/2、5/14	21、30、42
F-2SQ3521	F-2SA3521+JW100B	900～1200	5/7、1/2、5/14	21、30、42
F-2SQ3522	F-2SA3522+JW125B	1800～2500	5/7、1/2、5/14	21、30、42
F-2SQ3531	F-2SA3531+JW160B	3500～5500	5/7、1/2、5/14	21、30、42
F-2SQ3532	F-2SA3532+JW200B	7500～11000	5/7、1/2、5/14	21、30、42
