用途

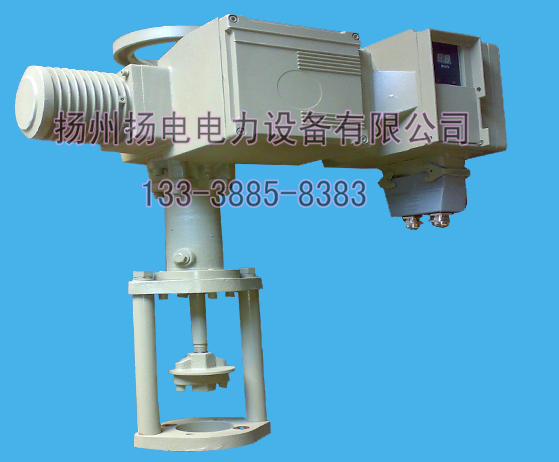

2SB3系列直行程电动执行机构是以西门子许可证技术为基础，用于过程控制系统中各类电动阀门的控制驱动装置，该装置接收外部控制指令，输出动力用以控制阀门的开启和关闭，可以准确地执行控制指令，是对阀门实现远控、集控和自动控制的最佳驱动装置。
2SB3系列直行程电动执行机构广泛适用于电站、石化、冶金、公用事业等多种行业。
2SB3系列为输出推力的调节型电动执行机构，输出型式为直行程，是2SA35系列的派生产品，是对闭环控制系统中最终控制元件（调节阀）的运行进行控制的一种装置。
特点
1、该系列产品是在引进西门子公司20世纪90年代最新设计并取得西门子公司生产许可证产品2SA3基础上设计而成，具有2SA3多回转电动执行机构的控制功能；
2、设计先进、系列齐全、能充分满足电站等自动化控制的需要；
3、结构合理、通用性强、可适应各种配套功能的需要，配数字型功率换向模块（三相MU，单相MD）即为机电一体化电动执行机构，为电站DCS技术提供更多的选择空间；
4、能提供二个以上的中途信号（即开关向中途信号）；
5、具有防尘、防水性能，其防护等级为IP67，应用户要求亦可提供防护等级为IP68的电动执行机构；
6、调整方便、控制精度高。
技术参数
|
环境温度 |
-20℃～+70℃（可接受特殊订货） |
|
工作制式 |
S4或S5周期性断续工作制，允许最大工作次数为1200c/h，最小负载持续率为10%。 |
|
电源 |
三相：380V AC 50Hz |
|
单相：220V AC 50Hz |
|
防护等级 |
IP67，IP68（特殊订货） |
|
位置重复偏差 |
≤0.1mm |
|
转矩重复精度 |
≤7% |
|
连接标准 |
GB12222 |
|
基本误差 |
≤±1% |
|
回差 |
≤1% |
性能参数表
|
型 号 |
2SB3510 |
2SB3511 |
2SB3512 |
|
控制
推力 |
最大值(kN) |
6.3 |
12.5 |
25 |
|
最小值(kN) |
4 |
8 |
16 |
|
法兰号按
GB12222（IS05210） |
F07，F10 |
|
输出速度（mm/min） |
20～160 | |
