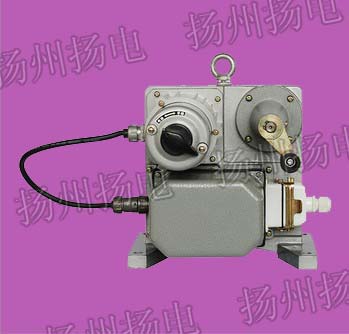

DKJ型角行程电动执行机构是DDZ-Ⅱ、Ⅲ型系列仪表中的执行单元，与DDZ-Ⅱ、 Ⅲ型控制单元仪表配套使用.它以交流电源为动力，接受统一的标准信号4～20mA,dc (或0～10mA,dc)，输入信号和位置发送器的反馈信号，通过伺服放大器的比较后， 输出开关信号，驱动电机，经过机械减速，将输入信号转换成相对应的输出轴转角位 移：自动地操纵风门挡板，蝶阀，球阀等装置，完成系统的自动调节任务：它广泛应 用于电站、冶金、石油、化工、机械、轻工、纺织、食品和医药等工业部门的调节系 统中. 特点 ●位置发送器采用齿轮式传动，确保限位可靠准确 ●采用带角度指示的精密导电塑料电位器调试方便，易懂 ●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠 ●电机采用带过载保护的户外型伺服电机 型号编制说明 DKJ-210(CX) DK：普通型J：角行程210：输出力矩 C：有“C”表示反馈信号4～20mA， 无“C”表示反馈信号0～10mA X：有“X”表示带电气限位，无“X”表示不带电气限位 技术参数
| 项目名称 |
DKJ系列 |
控制
机构 |
输入信号 |
无 |
| 反馈信号 |
0～10mAdc 4～20mAdc |
| 死区 |
0.4％～3％ |
| 基本误差 |
±2.5％ |
| 回差 |
≤1.5％ |
| 限位 |
开侧，闭侧 |
| 开度检测 |
精密导电塑料电位器 |
动力 |
动力 |
220V，50Hz |
| 驱动电机 |
伺服电机 |
|
附属机构 |
加热器 |
选择件 |
| 手动机构 |
手轮 |
安装
条件 |
环境温度 |
无加热器-25℃～+70℃ |
| 相对湿度 |
<95％ |
| 环境气体 |
无腐蚀性气体 |
| 接线口 |
十四线插头 |
| 防护等级 |
| 型号与规格
|
型号 |
出轴转矩(Nm) |
额定转角 |
全行程时间(S) |
额定电流(A) |
质量(Kg) |
|
DKJ-210 |
100 |
90° |
100±20 |
0．5 |
31 |
|
DKJ-310 |
250 |
90° |
100±20 |
0．65 |
48 |
|
DKJ-410 |
600 |
90° |
100±20 |
1．5 |
86 |
|
DKJ-510 |
1600 |
90° |
100±20 |
2．5 |
125 |
|
DKJ-610 |
4000 |
90° |
100±20 |
4．5 |
125 |
|
DKJ-710 |
6000 |
90° |
100±20 |
8 |
145 |
单位：mm 表 10
|
型号 |
A |
B |
C |
D |
E |
F |
G |
H1 |
H2 |
H3 |
H4 |
L |
1Φ |
2Φ |
3Φ |
键 |
|
DKJ—210 |
220 |
245 |
130 |
158 |
86 |
35 |
100 |
270 |
233 |
128 |
20 |
360 |
Φ12 |
Φ25 |
Φ14 |
8x7 |
|
DKJ—310 |
260 |
300 |
100 |
130 |
115 |
50 |
120 |
307 |
260 |
135 |
20 |
445 |
Φ13 |
Φ35 |
Φ16 |
10x8 |
|
DKJ—410 |
320 |
365 |
130 |
162 |
142 |
60 |
150 |
380 |
322 |
170 |
30 |
565 |
Φ14 |
Φ40 |
Φ18 |
12x8 |
|
DKJ—510 |
390 |
424 |
180 |
212 |
121 |
80 |
170 |
440 |
379 |
196 |
35 |
640 |
Φ14 |
Φ58 |
Φ20 |
18x11 |
|
DKJ—610 |
430 |
476 |
200 |
240 |
140 |
100 |
170 |
495 |
435 |
225 |
35 |
690 |
Φ14 |
Φ60 |
Φ30 |
18x11 |
|
DKJ—710 |
510 |
560 |
270 |
320 |
165 |
110 |
215 |
630 |
544 |
304 |
50 |
810 |
Φ22 |
Φ86 |
Φ30 |
24x14 | 订货须知 订货时请用户提供以下资料： 电动执行器名称，型号，行程 如需要配置伺服放大器，操作器和球形铰链应另注明 本产品适配伺服放大器型号如下：ZPE—2030 ZPE—3101 |
