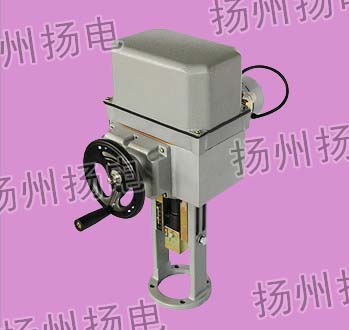

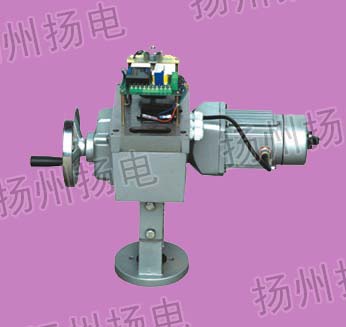

DKZ(ZKZ)型电动直行程电动执行机构以单相交流电源为动力，当与伺服放大器
配合时，接受统一的标准信号4mA—20mAdc(或0—10mAdc)，将此信号转换成相对应
的机械直线位移，操纵简单，双座调节阀，套筒阀等，执行过程系统的调节任务：
特点
●位置发送器采用齿轮式传动，确保限位可靠准确
●采用带角度指示的精密导电塑料电位器调试方便，易懂
●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠
●电机采用带过载保护的户外型伺服电机
型号编制说明
DKZ-310(CXH)
DK：普通型 Z：直行程 310：输出力
H：有“H”为户外型；无“H”为标准型(选择项)
C：有“C”表示反馈信号4-20mA， 无“C”表示反馈信号0-10mA
X：有“X”表示带电气限位，无“X”表示不带电气限位
技术参数
| 项目名称 |
DKZ标准型(不带H) |
DKZ户外型(带H) |
控制
机构 |
输入信号 |
无 |
| 反馈信号 |
0—10mAdc 4—20mAdc |
| 死区 |
0．4％—3％ |
0．4％—3％ |
| 基本误差 |
±2．5％ |
±2．5％ |
| 回差 |
≤1．5％ |
≤1．5％ |
| 限位 |
开侧，闭侧 |
开侧，闭侧 |
| 开度检测 |
精密导电塑料电位器 |
精密导电塑料电位器 |
动力 |
动力 |
220V，50Hz |
220V，50Hz |
| 驱动电机 |
伺服电机 |
伺服电机 |
|
附属机构 |
加热器 |
选择件 |
选择件 |
| 手动机构 |
手轮 |
手轮 |
安装
条件 |
环境温度 |
无加热器—25℃～+70℃ |
无加热器—25℃～+70℃ |
| 相对湿度 |
<95％ |
<95％ |
| 环境气体 |
无腐蚀性气体 |
无腐蚀性气体 |
| 接线口 |
十四线插头 |
接线柱 |
| 防护等级 |
|
IP65 |
型号与规格
表2
|
型号
|
额定负载
(N) |
额定行程
(mm) |
全行程时间
(S) |
额定电流
(A) |
质量
(Kg) |
DKZ-310
DKZ-310H |
4000 |
10 |
8 |
0．65 |
50 |
|
16 |
125 |
|
25 |
20 |
|
30 |
24 |
|
DKZ-410
DKZ-410H |
6400 |
18 |
16 |
0．65 |
50 |
|
30 |
24 |
|
40 |
32 |
|
60 |
50 |
DKZ-510
DKZ-510H |
16000 |
30 |
16 |
1．5 |
95 |
|
50 |
30 |
|
60 |
40 |
|
100 |
60 |
DKZ-610
DKZ-610H |
25000 |
30 |
16 |
2．5 |
110 |
|
50 |
30 |
|
60 |
40 |
|
100 |
60 |
 表3
|
型号
|
长X宽X高 |
阀杆连接螺孔 |
法兰 |
法兰 |
法兰 |
公称通径 |
连接头至法兰底端 |
| |
AXBXC |
F |
连接孔距E |
连接孔距E |
吻合内径G |
Dg |
行程 |
L |
| DKZ310 |
230X460X490 |
M8 |
Φ80 |
2一Φ11 |
Φ60 |
25， 32，
40， 50 |
10 |
85.5 |
|
16 |
79.5 |
|
25 |
70.5 |
|
DKZ410
|
230X530X540 |
M12X1.25 |
Φ105 |
4一Φ11 |
Φ80 |
65，80，100 |
40 |
107 |
|
230X460X575 |
M16X1.5 |
Φ118 |
4一Φll |
Φ95 |
125，150 |
60 |
112 |
|
DKZ510
|
260X630X625 |
M16X1.5 |
Φ118 |
4一Φll |
Φ95 |
200 |
60 |
113 |
|
260X630X645 |
M20X1.5 |
Φ130 |
4一Φ18 |
Φ100 |
300，250 |
100 |
93 |
|
DKZ610
|
260X720X625 |
M16X1.5 |
Φ118 |
4一Φ1l |
Φ95 |
400，500 |
60 |
113 |
|
260X720X645 |
M20X1.5 |
Φ130 |
4一Φ18 |
Φ100 |
500，600 |
100 |
93 |
订货须知 订货时请用户提供以下资料： ●电动执行器名称，型号，行程 ●伺服放大器是否需要配置，若需要，请注明名称，型号 ●本产品适配的的伺服放大器型号如下：ZPE—2030 ZPE—3101 ●其它特殊要求(如防护等级要求，输入信号要求) ●行程可以根据用户特殊设计，输出轴用开合螺母连接时请用户说明 |
