>> 产品展示 >> 智能3系列电动执行机构

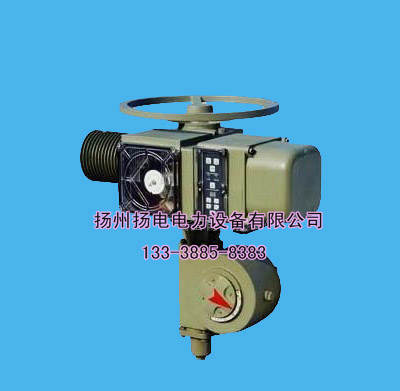

2SQ3032/2SQ3041 西门子一体化部分回转电动执行机构 扬州西门子

产品介绍

用途

      2SQ3系列部分回转电动执行机构是2SA3系列多回转电动执行机构的派生产品,输出形式为90°角行程,对开环和闭环控制系统中的最终控制元件(如蝶阀、球阀、风门、挡板)的运行进行控制的一种驱动装置。

      2SQ3系列电动执行机构广泛适用于电站、石化、冶金、公用事业等多种行业。



特点

    1、该系列产品是在引进西门子公司90年代最新设计并取得西门子公司生产许可证产品2SA3基础上设计而成,具有2SA3多回转电动执行机构的控制功能;

    2、设计先进、系列齐全、能充分满足电站等自动化控制的需要;

    3、结构合理、通用性强、可适应各种配套功能的需要,在2SJ30上加装功率控制模块LK,可实现就地和远方操作;配数字型功率换向模块(三相MU,单相MD)即为机电一体化电动执行机构,为电站DCS技术提供更多的选择空间;

    4、能提供二个以上的中途信号(即开关向中途信号);

    5、具有防尘、防水性能,其防护等级为IP67,应用户要求亦可提供防护等级为IP68的电动执行机构;

    6、调整方便、控制精度高。



技术参数

 环境温度

 -20℃~+70℃(可接受特殊订货)

 工作制式

 调节型:S4或S5周期性断续工作制,允许最大工作次数为1200c/h,最小负载持续率为10%。

 开关型:S2-15min短时工作制

 电源

 三相:380V  AC  50Hz

 单相:220V  AC  50Hz

 防护等级

 IP67,IP68(特殊订货)

 位置重复偏差

 ≤1°

  转矩重复精度

 ≤7%

 连接标准

GB12223、JB2920

 基本误差

 ≤±1%(调节型)

 回差

 ≤1%(调节型)



性能参数表

1. 2SQ30系列开关型部分回转电动执行机构性能参数表

型  号

基本结构

控制转矩范围

输出转速(r/min)

90°全行程时间(S)

2SQ3011

2SA3011+JW80B

180~500

5/7、1/2、5/14

21、30、42

2SQ3012

2SA3012+JW80B

500~1000

5/7、1/2、5/14

21、30、42

2SQ3021

2SA3021+JW100B

1000~2000

5/7、1/2、5/14

21、30、42

2SQ3022

2SA3022+JW125B

2000~4000

5/7、1/2、5/14

21、30、42

2SQ3031

2SA3031+JW160B

4000~8000

5/7、1/2、5/14

21、30、42

2SQ3032

2SA3032+JW200B

8000~16000

5/7、1/2、5/14

21、30、42

2SQ3041

2SA3041+JW250B

16000~32000

5/7、1/2、5/14

21、30、42

2SQ3042

2SA3042+JW315B

32000~64000

5/7、1/2、5/14

21、30、42
