用途

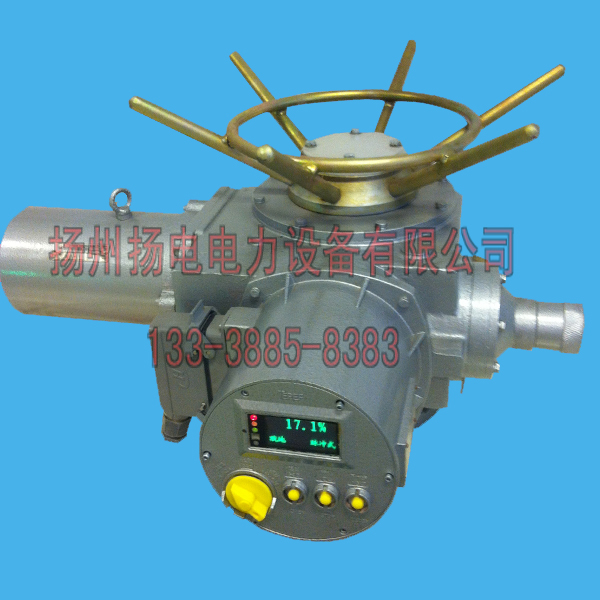

非侵入式F-DZW系列多回转阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。适用于闸阀、截止阀、节流阀、隔膜阀，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的最佳驱动装置。本系列产品不仅适用于电站，还可以用于石化、冶金、公用事业等。
特点
1． 非侵入式，就地操作器件采用非接触感应元件。
2． 人机界面，采用高亮度、高对比度显示器，中英文菜单，方便用户进行设置与调试。
3． 红外遥控，采用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。
4． 精确定位，准确的阀门定位。采用数字传感器对阀门位置进行精确监测。
5． 控制模式，多种远方控制方式供用户选择，远方控制信号均与内部实现电气隔离。
6． 信号自由组态，最多可输出4路接点信号供用户选择使用，每一路信号可自由定义。
7． 相序自动校正，执行机构旋向可自由设定，CPU可自动校正电源相序，接线时无需考虑电源相序。
8． 缺相保护，CPU具有电源缺相和输出缺相保护功能。
9． 故障自诊断，内部CPU不断收集执行机构的各种信息，监控执行机构的运行状态，经过自诊断发出各种报警和故障信息，方便用户即使快速地处理故障。
10．紧急操作，优先响应“紧急”开关里输入信号，一旦有效，执行机构运行至事先设定紧急位置。
11．调试方便，仅需设定与记录开、关方向终端位置，调试工作即可完成。
技术参数
|
环境温度 |
－20℃～＋60℃ |
|
环境湿度 |
≤95%（＋25℃时） |
|
防护等级 |
IP55,IP65（特殊订货） |
|
转矩重复精度 |
≤7% |
|
位置重复偏差 |
≤5° |
|
主要电气参数 |
|
电 源 |
三相 380V AC±10% 50Hz |
|
接插件 |
端子类型 |
24芯 |
6芯 |
|
接 点 |
500VAC/DC 16A |
600VAC/DC 35A |
|
导线截面 |
≤2.5mm2 |
≤6mm2 |
|
输入/输出信号 |
开关量输入 |
外部/内部电源供电 |
|
电压 24VDC±10% 电流 ≤10mA |
|
脉冲宽度：＞100ms |
|
光电隔离 |
|
开关量输出 |
输出方式：无源接点 4路 |
|
容量：125VAC/30VDC 5A |
|
位置反馈输出 |
范围：4～20mA |
|
负载能力：≤750Ω |
|
线性度：≤0.3% |
