用途

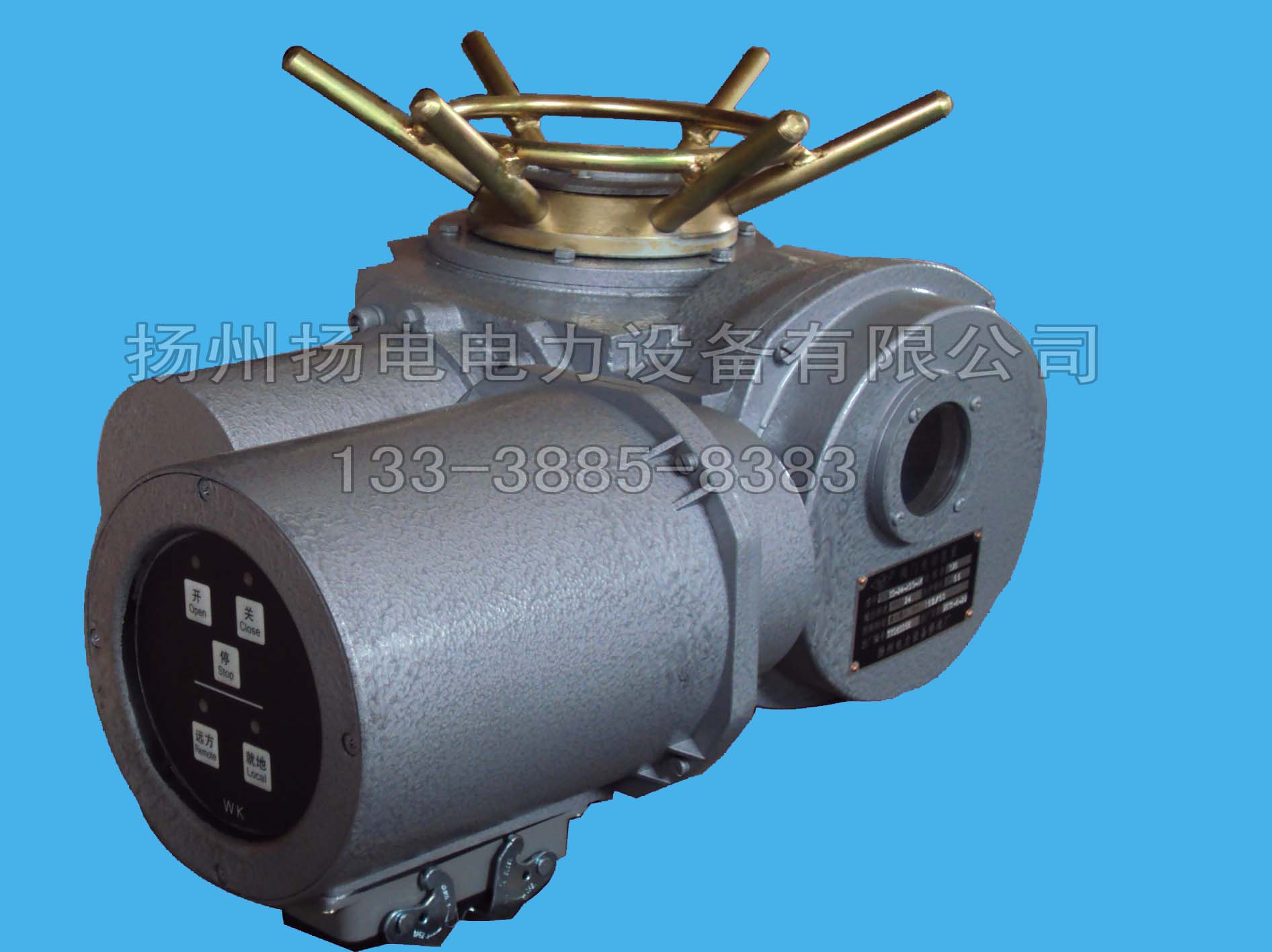

DZW系列多回转阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。适用于闸阀、截止阀、节流阀、隔膜阀，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的最佳驱动装置。本系列产品不仅适用于电站，还可以用于石化、冶金、公用事业等。
特点
1.该装置防尘、防水，防轻腐蚀，其防护等级为IP55，IP65(特殊订货)；
2.转矩控制机构动作可靠，调节方便，转矩重复精度高；
3.行程控制机构调节精度和重复精度高，开向和关向可配装各2只至4只微动开关；
4.在低速挡采用半自动手—电动切换机构，结构简单，工作可靠，操作轻便；
5.采用阀门电动装置用三相异步电机，起动转矩大，转动惯量小；
6.配有机械式阀位指示器。
技术参数
|
环境温度 |
－20℃～＋60℃ |
|
环境湿度 |
≤95%（＋25℃时） |
|
工作环境 |
无易燃、易爆和强腐蚀介质。 |
|
防护等级 |
IP55，IP65(特殊订货)。 |
|
转矩重复精度 |
≤7% |
|
位置重复偏差 |
≤5° |
|
电 源 |
三相 380V AC±10% 50Hz（特殊要求可订货时提出）。 |
性能参数表
|
型 号 |
公称
转矩
(N.m) |
最大
控制转矩
(N.m) |
最小
控制转矩(N.m) |
允许通过
阀杆直径
(mm) |
手动
速比 |
输出
转速
(r/min) |
电机
功率
(kW) |
重量
(kg) |
|
DZW5A |
50 |
75 |
≤25 |
28 |
1：1 |
18 |
0.12 |
38 |
|
DZW10 |
100 |
150 |
≤50 |
24、36 |
0.25 |
54 |
|
DZW10（I） |
24 |
|
DZW15 |
150 |
225 |
≤75 |
28 |
0.25 |
|
DZW15（I） |
24 |
0.37 |
|
DZW20 |
200 |
300 |
≤100 |
40 |
0.37
0.55 |
59 |
|
DZW20（I） |
28 |
|
DZW30 |
300 |
450 |
≤150 |
40 |
24 |
0.55 |
60 |
|
DZW30（I） |
28 |
|
DZW45 |
450 |
675 |
≤225 |
48 |
24 |
1.1 |
100 |
|
36 |
1.5 |
|
DZW60 |
600 |
900 |
≤300 |
24 |
1.5 |
103 |
|
36 |
2.2 |
|
DZW90 |
900 |
1350 |
≤450 |
60 |
24 |
2.2 |
128 |
|
DZW90（I） |
48 |
36 |
3.0 |
|
DZW120 |
1200 |
1800 |
≤600 |
60 |
24 |
3.0 |
132 |
|
DZW120（I） |
48 |
|
DZW180 |
1800 |
2160 |
≤900 |
70 |
25：1 |
24 |
4.0 |
245 |
|
36 |
5.5 |
|
DZW250 |
2500 |
3000 |
≤1250 |
24 |
5.5 |
250 |
|
DZW350 |
3500 |
4200 |
≤1750 |
80 |
13：1 |
18 |
7.5 |
450 |
|
DZW500 |
5000 |
6000 |
≤2500 |
10 |
460 |
|
DZW800 |
8000 |
9600 |
≤4000 |
80 |
90：1 |
12 |
13 |
780 |
|
DZW1000 |
10000 |
12000 |
≤5000 |
100 |
15 |
810 |
