DZZ10,DZZ15,DZZ20,DZZ30,DZZ45,DZZ60,DZZ90,DZZ120,DZZ180,DZZ250

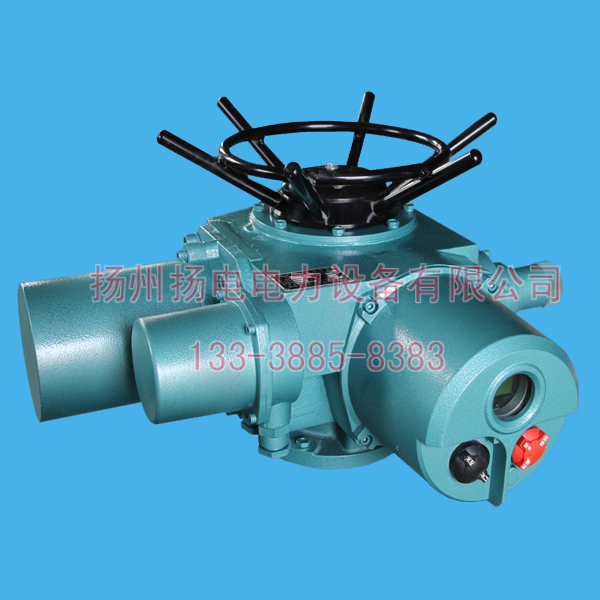

整体型阀门电动装置DZZ多回转阀门电动装置把电气控制部分与常规电装合成一体简称整体式一体化电装。有一体化开关型，隔爆一体化开关型两种。
本系列电装对用户安装，调试，检修十分方便，可大大地节省安装费用，缩短安装周期，可现场按钮连续操作，也可远控，集控和自控，内部有相序识别及缺相保护功能，防护等级IP65（最高为67）。
整体开关型DZZ设有远程控制模块，远程带点动或联动操作，输出4-20mA电流反馈信号！
DZZ类不需配套的电控箱/柜集中控制，现场按钮现场控制，远程有DCS或PLC集中控制，同时输出相应的4-20mA反馈信号！
多回转阀门电动装置，简称为DZW型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动电动装置按防类型分：有普通型、户外型和隔爆型
按控制方式分：有常规型、一体化型和智能一体化型
按连接型式分：有转矩型、电站型和推力型。
工作环境和主要技术参数
1.电源：电机为三相交流，380V （特殊订货660V 或220 V）, 50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2.工作环境：
2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。
2.2 相对湿度：≤90%（25℃时）。
2.3防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
2.4防护等级：户外型和防爆型为IP55 （特殊订货IP67） 。
3 工作制：短时10分钟 （特殊订货30分钟） 。
|
型 号 |
公称
转矩
(N.m) |
最大控制转矩
(N.m) |
最小控制转矩
(N.m) |
输出轴转圈数
(圈) |
允许通过阀杆直径
(mm) |
手动速比 |
输出转速
(r/min) |
电机
功率
(kZ) |
|
DZZ5 |
50 |
75 |
≤25 |
150 |
28 |
1∶1 |
18 |
0.12 |
|
DZZ10A |
100 |
150 |
≤50 |
160 |
24、36 |
0.25
0.37 |
|
DZZ15A |
150 |
225 |
≤75 |
|
DZZ20A |
200 |
300 |
≤100 |
40 |
0.55
0.75 |
|
DZZ20A(Ⅰ) |
28 |
|
DZZ30A |
300 |
450 |
≤150 |
40 |
24 |
0.75 |
|
DZZ30A(Ⅰ) |
28 |
|
DZZ45A |
450 |
675 |
≤225 |
110 |
48 |
24 |
1.1 |
|
36 |
1.5 |
|
DZZ60A |
600 |
900 |
≤300 |
24 |
1.5 |
|
36 |
2.2 |
|
DZZ90 |
900 |
1350 |
≤450 |
60 |
24 |
2.2 |
|
DZZ90(Ⅰ) |
48 |
36 |
3.0 |
|
DZZ120 |
1200 |
1800 |
≤600 |
60 |
24 |
3.0 |
|
DZZ120(Ⅰ) |
48 |
|
DZZ180 |
1800 |
2160 |
≤900 |
140 |
70 |
25∶1 |
24 |
4.0 |
|
36 |
5.5 |
|
DZZ250 |
2500 |
3000 |
≤1250 |
24 |
5.5 |
|
DZZ350 |
3500 |
4200 |
≤1750 |
75 |
13∶1 |
18 |
7.5 |
|
DZZ500 |
5000 |
6000 |
≤2500 |
10 |
|
DZZ800 |
8000 |
9600 |
≤4000 |
120 |
80 |
90∶1 |
12 |
13 |
|
DZZ1000 |
10000 |
12000 |
≤5000 |
100 |
15 | |
