广泛应用于管道为爆炸型气体或煤矿底采掘面使用，质量稳定，防爆性能好，我公司已可以生产带防爆的电压为三相660V，380V，两相220V，产品外观，质量，屡屡受到使用单位好评！
除普通开关型以外，产品另可以有一体化防爆型，智能一体化防爆型满足更多实际要求需要。

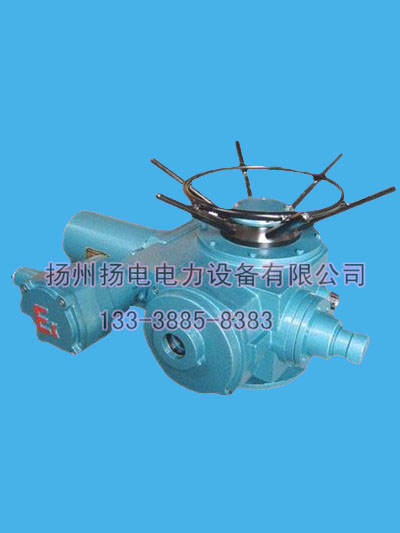

DZB系列阀门电动装置可靠的设计，可适用于不同控制系数、不同工作环境的需要。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动电动装置按防类型分：有普通型、户外型和隔爆型
按控制方式分：有常规型、一体化型和智能一体化型
按连接型式分：有转矩型、电站型和推力型。
工作环境和主要技术参数
1电源：电机为三相交流，380V （特殊订货660V 或220 V）, 50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2 工作环境：
2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。
2.2 相对湿度：≤90%（25℃时）。
2.3防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
2.4防护等级：户外型和防爆型为IP55 （特殊订货IP67）。
3 工作制：短时10分钟 （特殊订货30分钟） 。
|
型 号 |
公称
转矩
(N.m) |
最大控制转矩
(N.m) |
最小控制转矩
(N.m) |
输出轴转圈数
(圈) |
允许通过阀杆直径
(mm) |
手动速比 |
输出转速
(r/min) |
电机
功率
(kw) |
|
DZB5 |
50 |
75 |
≤25 |
150 |
28 |
1∶1 |
18 |
0.12 |
|
DZB10A |
100 |
150 |
≤50 |
160 |
24、36 |
0.25
0.37 |
|
DZB15A |
150 |
225 |
≤75 |
|
DZB20A |
200 |
300 |
≤100 |
40 |
0.55
0.75 |
|
DZB20A(Ⅰ) |
28 |
|
DZB30A |
300 |
450 |
≤150 |
40 |
24 |
0.75 |
|
DZB30A(Ⅰ) |
28 |
|
DZB45A |
450 |
675 |
≤225 |
110 |
48 |
24 |
1.1 |
|
36 |
1.5 |
|
DZB60A |
600 |
900 |
≤300 |
24 |
1.5 |
|
36 |
2.2 |
|
DZB90 |
900 |
1350 |
≤450 |
60 |
24 |
2.2 |
|
DZB90(Ⅰ) |
48 |
36 |
3.0 |
|
DZB120 |
1200 |
1800 |
≤600 |
60 |
24 |
3.0 |
|
DZB120(Ⅰ) |
48 |
|
DZB180 |
1800 |
2160 |
≤900 |
140 |
70 |
25∶1 |
24 |
4.0 |
|
36 |
5.5 |
|
DZB250 |
2500 |
3000 |
≤1250 |
24 |
5.5 |
|
DZB350 |
3500 |
4200 |
≤1750 |
75 |
13∶1 |
18 |
7.5 |
|
DZB500 |
5000 |
6000 |
≤2500 |
10 |
|
DZB800 |
8000 |
9600 |
≤4000 |
120 |
80 |
90∶1 |
12 |
13 |
|
DZB1000 |
10000 |
12000 |
≤5000 |
100 |
15 |
注：(Ⅰ)表示电站型
|
订货应提供如下资料： |
|
1、本装置一般按右旋关闭阀门调整出厂，如左旋关闭的阀门选配电装时应特殊说明;
2、注明阀门全行程的总圈数;
3、订购落地支架应注明上传或下传;
4、用户如要我厂协助选订本装置需提供;
4-1、阀门种类、型号、规格、阀杆直径和旋向;
4-2、介质参数，如温度、压力等;
4-3、如防护等级需IP65，用户订货时需指明。 | |
