>> 产品展示 >> DZW系列多回转电动执行机构

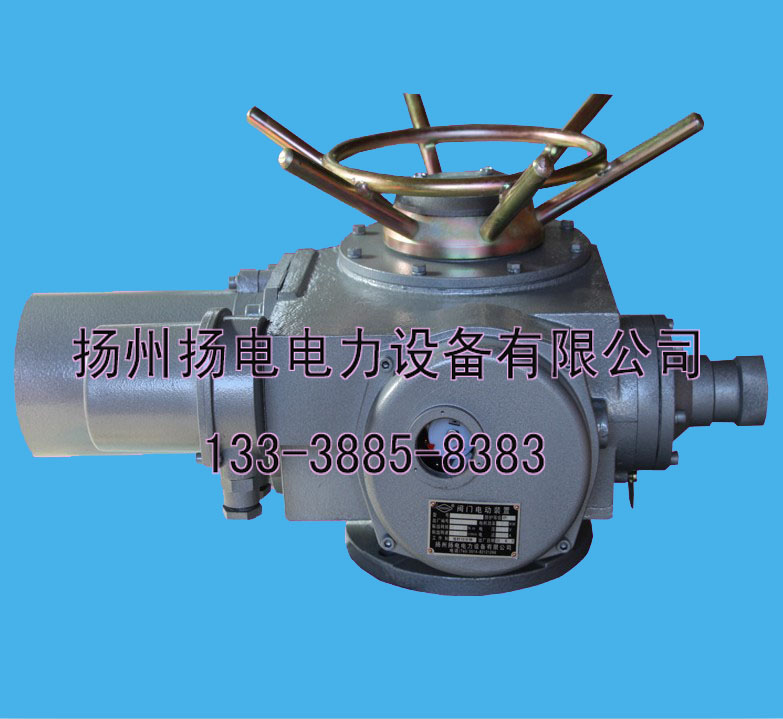

DZW10/DZW20/DZW30 阀门电动装置 电动执行器 电动头

此款是我们国内最常用的电动装置,阀门驱动装置,是市面上用量最大最广泛的,也是历史最悠久的阀门电动装置。

产品介绍:
普通型电动执行器,常规型电动装置,电动阀门电装,风门电动头,球阀阀头,阀门电动机, DZW10、DZW20,DZW30,DZW40,DZW60、DZW90、DZW120,DZW200、DZW250,DZW300,DZW400,DZW500,Z10-24W、Z20-24W,Z30-24W,Z45-24W,Z60-24W、Z90-24W、Z120-24W,Z200-24W、Z250-24W,Z350-18W,Z500-18W,Z1000-24W,普通型电动执行器价格,常规型电动装置厂家,电动阀门电装价格,风门电动头厂家,球阀阀头价格,阀门电动机厂家。
        阀门电动装置DZW,简称为DZW型电装,是阀门实现开启、关闭或停止控制的驱动设备,是对阀门实现远控,集控和自控的必不可少的驱动装置。
        DZW型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀,也可用于暗杆阀。其产品派生产品可用大口径球阀,闸阀和风门等。都采用电力部标准“95”典设设计,多带2对无源干接点,满足更多需要,防护等级IP65(最高为67),力矩范围:50-10000N*M。
        该装置功能齐全,性能可靠,控制系统先进,使用维护方便等特点。广泛用于电力,冶金,石油,化工,造纸,煤炭,给排水等。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
        扬州良业阀门电装本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》
多回转电动电动装置按防类型分:有普通型、户外型和隔爆型
                    按控制方式分:有常规型、一体化型和智能一体化型
                    按连接型式分:有转矩型、电站型和推力型。
工作环境和主要技术参数
1电源:电机为三相交流,380V (特殊订货660V 或220 V), 50Hz(特殊订货60Hz);控制线为220V,50Hz(特殊订货60Hz);远程控制为24VDC。
2 工作环境:
2.1 环境温度:-20~+60℃ (特殊订货-40~+80℃)。
2.2 相对湿度:≤90%(25℃时)。
2.3防护类型:普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所,其中普通型用于户内;隔爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。(详见GB3836.1)
2.4防护等级:户外型和防爆型为IP65 (特殊订货IP67) 。
3 工作制:短时15分钟 (特殊订货30分钟) 。


DZW系列多回转电动装置性能参数表

型 号
公称
转矩
(N.m)
最大控制转矩
(N.m)
最小控制转矩
(N.m)
输出轴转圈数
(圈)
允许通过阀杆直径
(mm)
手动速比
输出转速
(r/min)
电机
功率
(kw)
DZW5
50
75
≤25
150
28
1∶1
18
0.12
DZW10A
100
150
≤50
160
24、36
0.25
0.37
DZW15A
150
225
≤75
DZW20A
200
300
≤100
40
0.55
0.75
DZW20A(Ⅰ)
28
DZW30A
300
450
≤150
40
24
0.75
DZW30A(Ⅰ)
28
DZW45A
450
675
≤225
110
48
24
1.1
36
1.5
DZW60A
600
900
≤300
24
1.5
36
2.2
DZW90
900
1350
≤450
60
24
2.2
DZW90(Ⅰ)
48
36
3.0
DZW120
1200
1800
≤600
60
24
3.0
DZW120(Ⅰ)
48
DZW180
1800
2160
≤900
140
70
25∶1
24
4.0
36
5.5
DZW250
2500
3000
≤1250
24
5.5
DZW350
3500
4200
≤1750
75
13∶1
18
7.5
DZW500
5000
6000
≤2500
10
DZW800
8000
9600
≤4000
120
80
90∶1
12
13
DZW1000
10000
12000
≤5000
100
15
注:(Ⅰ)表示电站型

DZW系列阀门电动装置能满足计算机控制要求。
         该产品电气控制是根据原电力部规划设计总院制定的阀门电动装置《95典设》设计,其行程控制机构设置开、关各四只微开关,设有51芯接线端子,用户可根据自己的控制线路选用,接线方便。
