>> 产品展示 >> DQW系列部分回转电动执行器

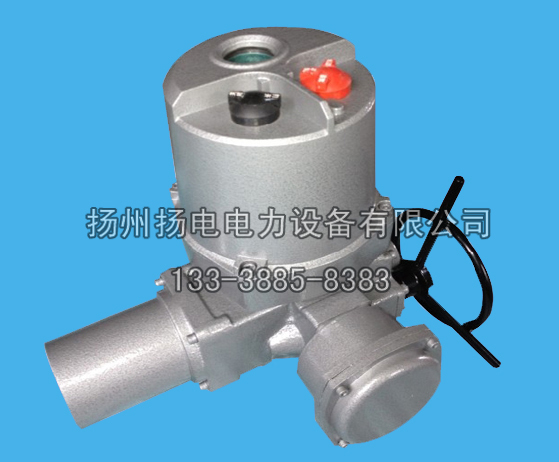

部分回转一体化阀门电动装置 DQZ10/DQZ20/DQZ30 Q型整体型阀门电动装置

产品介绍

用途

    DQZ系列部分回转阀门电动装置是电动阀门的驱动装置,用以控制阀门的开启和关闭。是DZW系列产品的派生产品。可适用于球阀、蝶阀和风门等,它可以准确地控制指令动作,是对阀门实现远控、集控和自动控制的最佳驱动装置。本系列产品不仅适用于电站,还可以用于石化、冶金、公用事业等。



特点

    1. 该装置防尘、防水,防轻腐蚀,其防护等级为IP55IP65(特殊订货)

    2. 转矩控制机构动作可靠,调节方便,转矩重复精度高;

    3. 行程控制机构调节精度和重复精度高,开向和关向可配装各2只至4只微动开关;

    4. 在低速挡采用半自动手—电动切换机构,结构简单,工作可靠,操作轻便;

    5. 采用阀门电动装置用三相异步电机,起动转矩大,转动惯量小;

    6. 配有机械式阀位指示器。



技术参数

 环境温度

 20℃~+60℃

 环境湿度

 ≤95%(+25℃时)

 工作环境

 无易燃、易爆和强腐蚀介质。

 防护等级

 IP55IP65(特殊订货)。

 转矩重复精度

 ≤10%

 位置重复偏差

 ≤1°



性能参数表

  型号

公称

转矩

(N.m)

最大

转矩

(N.m)

输出

转速

(r/min)

90°

全行程

时间

手动

速比

电机

功率

(kZ)

构造型式

 DQZ10

100

150

1/3

47

56:1

0.12

DZZ5A+JZ80B

 DQZ20

200

300

 DQZ30

300

450

 DQZ60

600

900

 DQZl20

1200

1800

3/79/14

3523

56:1

0.25

DZZ10A+JZ100B

 DQZ250

2500

3000

3/79/14

3523

56:1

0.250.37

DZZ15A+JZ125B

 DQZ330

3300

4000

3/79/14

3523

56:1

0.370.55

DZZ20A+JZ125B

 DQZ500

5000

6000

3/7

35

56:1

0.55

DZZ30A+JZ160B

 DQZ700

7000

8000

3/79/14

3523

56:1

1.11.5

DZZ45A+JZ160B

 DQZ1000

10000

12000

3/79/14

3523

54:1

1.11.5

DZZ60A+JZ200B

 DQZ1300

13000

16000

3/79/14

3523

54:1

2.23

DZZ90+JZ200B

 DQZ2000

20000

24000

3/79/14

3523

58:1

2.23

DZZ90+JZ250B

 DQZ3000

30000

36000

3/7

35

58:1

3

DZZ120+JZ250B

 DQZ4000

40000

48000

3/7

35

1400:1

5.5

DZZ250+JZ315B

 DQZ6000

60000

72000

1/3

47

 747:1

7.5

DZZ350+JZ315B

 DQZ8000

80000

96000

3/10

50

798:1

10

DZZ500+JZ380
