产品介绍
用途

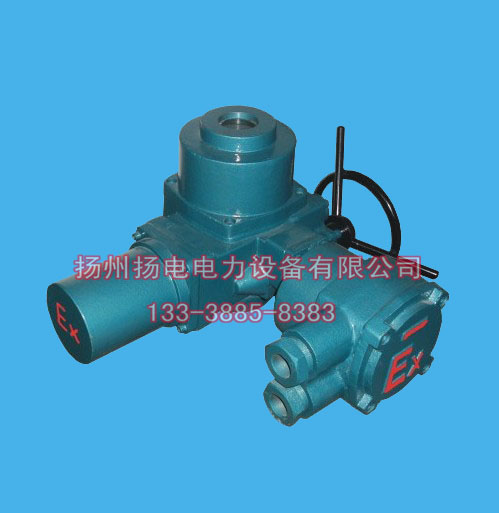

DQB系列部分回转阀门电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。是DZW系列产品的派生产品。可适用于球阀、蝶阀和风门等，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的最佳驱动装置。本系列产品不仅适用于电站，还可以用于石化、冶金、公用事业等。
特点
1. 该装置防尘、防水，防轻腐蚀，其防护等级为IP55，IP65(特殊订货)；
2. 转矩控制机构动作可靠，调节方便，转矩重复精度高；
3. 行程控制机构调节精度和重复精度高，开向和关向可配装各2只至4只微动开关；
4. 在低速挡采用半自动手—电动切换机构，结构简单，工作可靠，操作轻便；
5. 采用阀门电动装置用三相异步电机，起动转矩大，转动惯量小；
6. 配有机械式阀位指示器。
技术参数
|
环境温度 |
－20℃～＋60℃ |
|
环境湿度 |
≤95%（＋25℃时） |
|
工作环境 |
无易燃、易爆和强腐蚀介质。 |
|
防护等级 |
IP55，IP65（特殊订货）。 |
|
转矩重复精度 |
≤10% |
|
位置重复偏差 |
≤1° |
性能参数表
|
型号 |
公称
转矩
(N.m) |
最大
转矩
(N.m) |
输出
转速
(r/min) |
90°
全行程
时间 |
手动
速比 |
电机
功率
(kB) |
构造型式 |
|
DQB10 |
100 |
150 |
1/3 |
47 |
56:1 |
0.12 |
DZB5A+JB80B |
|
DQB20 |
200 |
300 |
|
DQB30 |
300 |
450 |
|
DQB60 |
600 |
900 |
|
DQBl20 |
1200 |
1800 |
3/7、9/14 |
35、23 |
56:1 |
0.25 |
DZB10A+JB100B |
|
DQB250 |
2500 |
3000 |
3/7、9/14 |
35、23 |
56:1 |
0.25、0.37 |
DZB15A+JB125B |
|
DQB330 |
3300 |
4000 |
3/7、9/14 |
35、23 |
56:1 |
0.37、0.55 |
DZB20A+JB125B |
|
DQB500 |
5000 |
6000 |
3/7 |
35 |
56:1 |
0.55 |
DZB30A+JB160B |
|
DQB700 |
7000 |
8000 |
3/7、9/14 |
35、23 |
56:1 |
1.1、1.5 |
DZB45A+JB160B |
|
DQB1000 |
10000 |
12000 |
3/7、9/14 |
35、23 |
54:1 |
1.1、1.5 |
DZB60A+JB200B |
|
DQB1300 |
13000 |
16000 |
3/7、9/14 |
35、23 |
54:1 |
2.2、3 |
DZB90+JB200B |
|
DQB2000 |
20000 |
24000 |
3/7、9/14 |
35、23 |
58:1 |
2.2、3 |
DZB90+JB250B |
|
DQB3000 |
30000 |
36000 |
3/7 |
35 |
58:1 |
3 |
DZB120+JB250B |
|
DQB4000 |
40000 |
48000 |
3/7 |
35 |
1400:1 |
5.5 |
DZB250+JB315B |
|
DQB6000 |
60000 |
72000 |
1/3 |
47 |
747:1 |
7.5 |
DZB350+JB315B |
|
DQB8000 |
80000 |
96000 |
3/10 |
50 |
798:1 |
10 |
DZB500+JB380 | |
