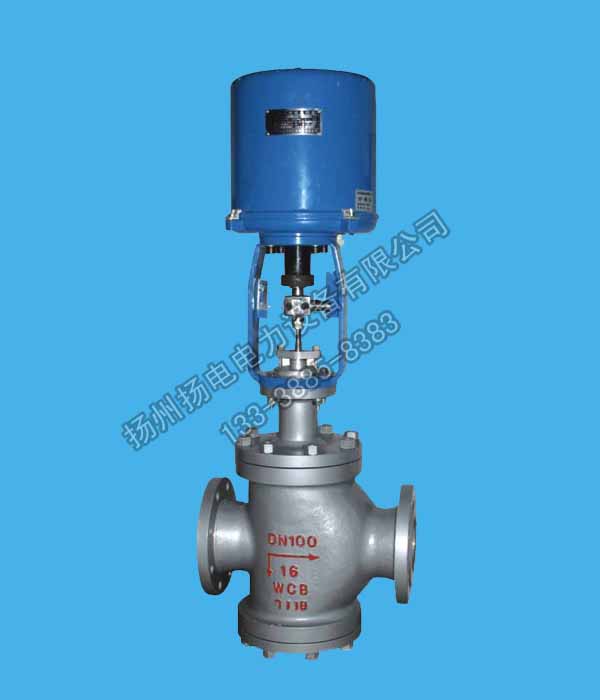

381套筒式电动调节阀ZDLP-40 DN100 T941H-40 电子式套筒调节阀 |
|
|
 |
|
公称通径DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
额定流量系数Kv |
单座 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
700 |
1100 |
|
|
双座 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2700 |
|
额定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
|
膜片有效面积Ae（cm2） |
280 |
400 |
600 |
1000 |
1600 |
|
公称压力PN（MPa） |
1.6、4.0、6.4 |
|
固有流量特性 |
直线、等百分比 |
|
固有可调比R |
50：1 |
|
信号范围Pr（KPa） |
20～200、40～200、20～60、60～100、80～240 |
|
气源压力Ps（MPa） |
0.14～0.4 |
|
允许泄漏量 |
Ⅳ级（单座）、Ⅲ级（双座） |
|
工作温度t（℃） |
常温型 |
-20～200、-40～250、-60～250 |
|
散热型 |
-40～450、-60～450 |
|
高温型 |
450～650 |
|
低温型 |
-60～-100、-100～-200、-200～-250 | 双座调节阀特点：
|
阀体、阀盖 |
HT200、ZG230—450、ZG1Cr18Ni9Ti |
|
阀芯、阀座 |
1Cr18Ni9Ti、司钛莱合金堆焊 |
|
填料 |
聚四氟乙烯、柔性石墨、不锈钢波纹管 |
|
垫片 |
橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片 |
|
膜盖 |
A3 |
|
波纹膜片 |
丁腈橡胶夹增强涤纶织物 |
|
弹簧 |
60Si2Mn |
|
阀杆、推杆 |
2Cr13、1Cr18Ni9Ti |
|
衬套 |
2Cr13 |
|
软密封阀芯 |
增强聚四氟乙烯 | 双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。 |
| |
|
