>> 产品展示 >> 电动闸阀

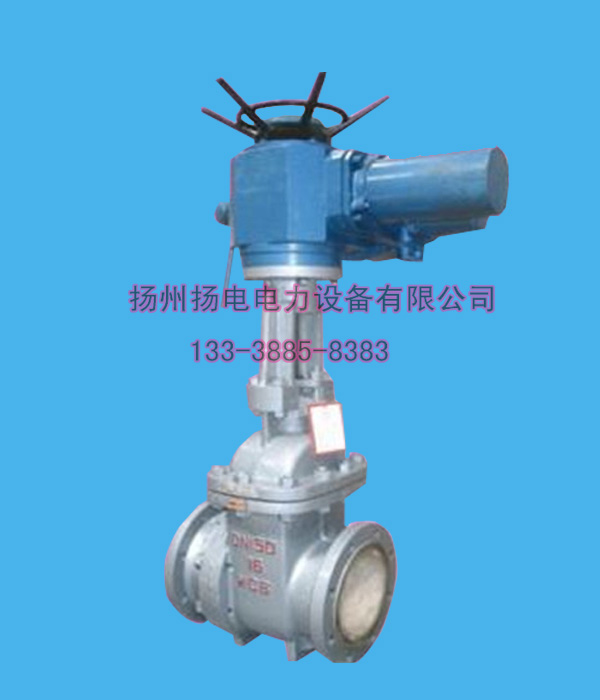

电动排渣闸阀PZ941H-25C DN100-DN450

一、电动排渣闸阀适用于公称压力PN1.6~6.4Mpa,工作温度0~100℃的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中的介质,电动排渣闸阀适用介质为:灰水混合物,渣水混合物(渣水比1:6,最大料度<50MM)。


二、电动排渣闸阀 产品特点

1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接。
2、启闭件采用半密封副强制密封,性能优良。
3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4、.阀体出口流道结型合理,不存渣,启闭灵活,不卡阻。
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性。
6、.中大口径设置滚动轴承,启闭轻松。

三、电动排渣闸阀 主要零件材料

阀 体WCB
阀 盖 WCB
支 架 WCB
闸 板 WCB+耐磨合金 WCB+陶瓷
阀 杆 2Cr13
阀 座 WCB+耐磨合金 WCB+陶瓷
密封环 增强柔性石墨
填 料 增强柔性石墨
阀杆螺母 ZCuA110Fe3

四、电动排渣闸阀 主要设计标准

设计制造JB/T 8691-98
结构长度 GB/T 15188.2-94
法兰连接尺寸 GB/T 9113-2000
阀门检查和试验 GB/T 13927-92

五、电动排渣闸阀 主要性能规范

压力标准公称压力(MPa)
试验压力(MPa) 1.6 2.5 4.0 6.4
强度试验 2.4 3.75 6.0 9.6
密封试验 1.76 2.75 4.4 7.04



六、电动排渣闸阀 外形尺寸

公称压力公称通径LDD1D2bfZ-dHD0WT(Kg)
1.6MPa 50 250 160 125 100 16 3 4-18 335 250 60
80 280 195 160 135 20 3 8-18 510 280 78
100 300 215 180 155 20 3 8-18 685 300 96
150 350 280 240 210 24 3 8-23 790 300 158
200 400 335 295 265 26 3 12-23 885 350 222
250 450 405 355 320 30 3 12-25 1015 400 289
300 500 460 410 375 30 3 12-25 1190 450 365
350 550 520 470 435 34 4 16-25 1350 500 558
400 600 580 525 485 36 4 16-25 1460 500 850
450 650 640 585 545 40 4 20-30 1620 550 1164
500 700 705 650 608 44 4 20-34 1800 550 1482
2.5MPa 50 250 160 125 100 20 3 4-18 335 250 99
80 280 195 160 135 22 3 8-18 510 280 118
100 300 230 190 160 24 3 8-23 685 300 147
150 350 300 250 218 30 3 8-25 790 300 204
200 400 360 310 278 34 3 12-25 885 350 273
250 450 425 370 332 36 3 12-30 1015 400 373
300 500 485 430 390 40 4 16-30 1190 450 478
350 550 550 490 448 44 4 16-34 1350 500 680

七、电动排渣闸阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
