>> 产品展示 >> 电动闸阀

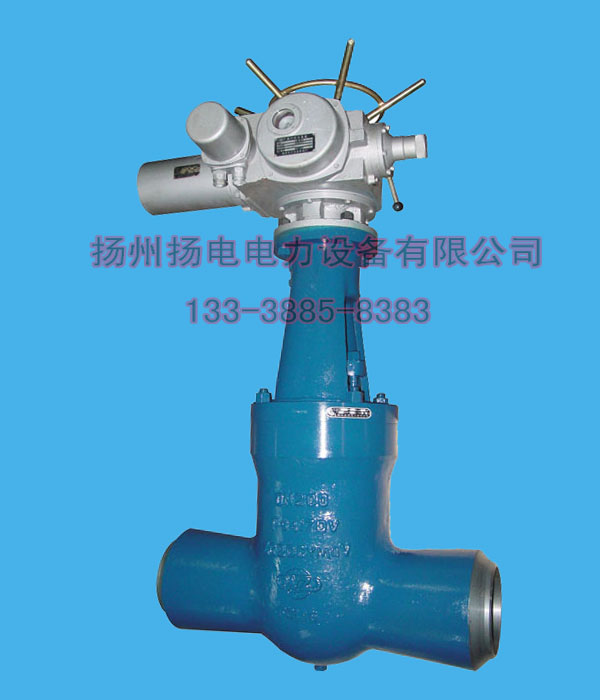

高温高压焊接电动闸阀 Z961Y-100I DN100-DN250

Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高温高压电动电站闸阀:电动、对接焊连接形式、明杆楔式刚性单闸板,阀座密封面材料为铬钼钒钢堆焊钴铬钨合金,工作压力 10MPa~17MPa,阀体材料为铬钼钒钢的高温高压电站闸阀。

产品性能参数

型号工作压力/MPa适用温度/℃适用介质
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高温高压电动电站闸阀主要性能参数
Z961Y-P54100V 10 ≤540 水、蒸汽等
≤570
Z961Y-P54140V 14 ≤540
≤570
Z961Y-P54170V 17 ≤540
≤570


产品零部件材料

型号材料阀体、阀盖闸板阀座阀杆
Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高温高压电动电站闸阀零部件材料
Z961Y-P54100V 铬钼钒钢 铬钼钒钢堆焊钴铬钨 铬钼钒钢堆焊钴铬钨 渗氟钢
Z961Y-P54140V
Z961Y-P54170V

返回页首

产品外形及结构尺寸

DNLdHL1D0转矩/N·m重量/kg
Z961Y-P54100V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)
125 600 100 1036 - - 970 308
150 700 155 1392 1052 305 1800 500
175 759 175 1485 1052 305 2700 664
225 850 200 1650 1052 305 2700 867
250 900 222 1795 1154 458 1800 1203
300 1254 294 2080 1154 458 2000 2125


DNLdHL1D0转矩/N·m重量/kg
Z961Y-P54140V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)
100 458 105 870 911 305 970 257
125 600 132 1115 911 305 970 350
150 700 183 1390 1052 305 1200 500
175 750 175 1485 1052 458 1800 664
225 850 217 1650 1052 458 2700 960
250 900 261 1795 1154 458 4000 1203
300 1300 305 1700 1378 610 4000 2180
350 1550 338 715 2536 610 5800 5591


DNLdHL1D0转矩/N·m重量/kg
Z961Y-P54170V 型高温高压电动电站闸阀主要外形及结构尺寸(mm)
100 550 105 140 911 305 970 257
125 600 124 1115 1052 305 1200 350
150 700 150 1390 1052 305 2000 520
175 750 175 1485 1052 458 2000 680
225 850 217 1650 1052 458 2700 990
300 1397 265 2265 1378 610 4000 2632
350 1550 368 2536 1378 610 5800 2600
