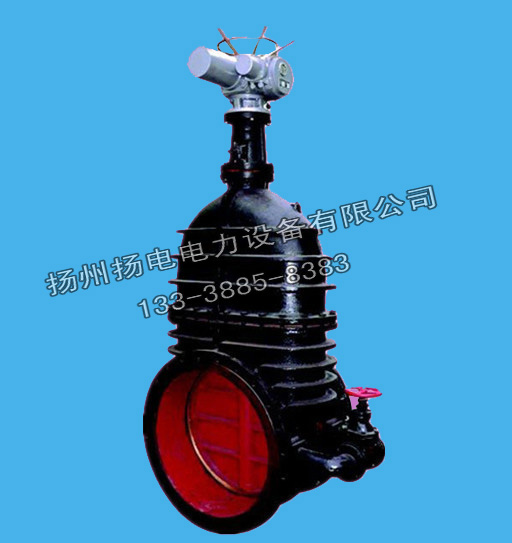

Z945T电动暗杆闸阀
一、电动暗杆闸阀 产品概述
良业阀门的Z945T/W-10型采用多回转电动装置与铸铁闸阀阀体组成，驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对电动暗杆闸阀进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。电动铸铁闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。
二、电动暗杆闸阀 产品特点
（1）电动暗杆闸阀适用于液、气介质管路和设备，作为接通和断流之用。
（2）电动暗杆闸阀在管路中主要作截流用，安装不受流向限制。传动方式采用电动，启闭时可传递较大的力矩，大大减轻了启闭强度。
（3）电动暗杆闸阀具有强度高、刚性好、耐磨损、寿命长、性能稳定等特点。
三、电动暗杆闸阀 主要零件材料零件名称Z945T-10(黄铜密封)Z945W-10(本体密封)
| 阀体、阀盖 |
灰铸铁 |
灰铸铁 |
| 闸 板 |
灰铸铁＋黄铜 |
灰铸铁 |
| 阀 杆 |
碳钢(铜) |
碳钢(铜) |
| 阀杆螺母 |
青铜（球铁） |
青铜（球铁） |
四、电动暗杆闸阀 主要设计标准设计制造JB/T 8691-98
| 结构长度 |
GB/T 15188.2-94 |
| 法兰连接尺寸 |
GB/T 9113-2000 |
| 阀门检查和试验 |
GB/T 13927-92 |
五、电动暗杆闸阀 主要性能规范产品型号公称压力 （MPa）强度试验（MPa）密封试验（MPa）适用温度 （℃）适用介质
| Z945T-10 |
1.0 |
1.5 |
1.1 |
≤100 |
蒸气、水、 |
| Z945W-10 |
≤100 |
油品 |
六、电动暗杆闸阀 产品选型型 号公称通径
DN(㎜)尺寸重量(㎏LDD1D2b-fz-фdHH1L1L2
| Z945T/W-10 |
100 |
229 |
215 |
180 |
155 |
22-3 |
8-ф18 |
757 |
594 |
161 |
391 |
88 |
| 125 |
254 |
245 |
210 |
185 |
24-3 |
8-ф18 |
802 |
639 |
161 |
391 |
10 |
| 150 |
267 |
280 |
240 |
210 |
24-3 |
8-ф23 |
843 |
680 |
161 |
391 |
122 |
| 200 |
330 |
335 |
295 |
265 |
26-3 |
8-ф23 |
993 |
830 |
161 |
391 |
178 |
| 250 |
380 |
390 |
350 |
320 |
28-3 |
12-ф23 |
1097 |
934 |
161 |
391 |
239 |
| 300 |
420 |
440 |
400 |
368 |
28-4 |
12-ф23 |
1194 |
1082 |
215 |
299 |
323 |
| 350 |
450 |
500 |
460 |
428 |
30-4 |
16-ф23 |
1269 |
1157 |
215 |
299 |
431 |
| 400 |
480 |
565 |
515 |
484 |
32-4 |
16-ф25 |
1445 |
1333 |
215 |
299 |
555 |
| 500 |
540 |
670 |
620 |
585 |
34-4 |
20-ф25 |
1658 |
1546 |
215 |
299 |
908 |
| 600 |
600 |
780 |
725 |
685 |
36-5 |
20-ф30 |
1758 |
1646 |
215 |
299 |
1148 |
| 700 |
660 |
895 |
840 |
800 |
40-5 |
24-ф30 |
1976 |
|
258 |
318 |
1800 |
| 800 |
720 |
1010 |
950 |
905 |
44-5 |
24-ф34 |
2136 |
|
258 |
318 |
2340 |
七、电动暗杆闸阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！ |
