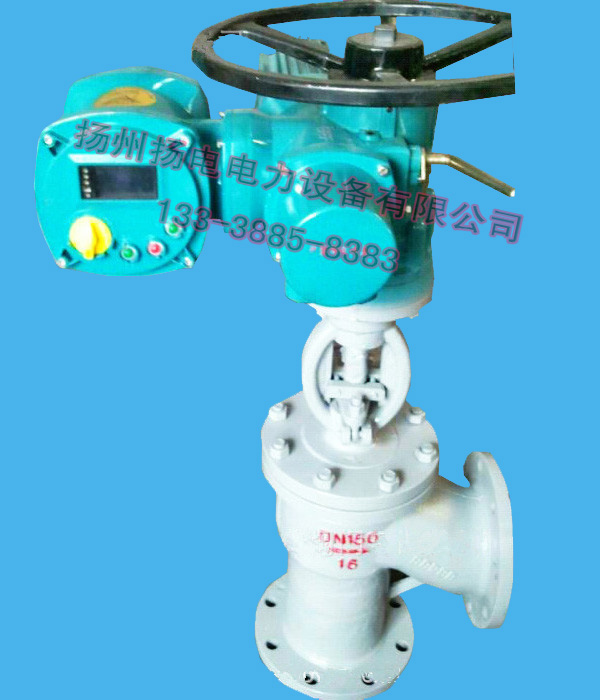

电动铸钢角式截止阀 智能型电动截止阀 J944H-16C DN50-DN200 |
|
|
 |
944H电动角式截止阀 J944H电动角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。电动角式截止阀只适用于全开和全关，不允许作调节和节流。电动角式截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关电动角式截止阀的力比开电动角式截止阀的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障
J44H角式截止阀-主要结构尺寸
|
型号 |
公称通径 |
结构尺寸（mm） |
| DN（mm） |
L |
H |
D0 |
| J44H/Y-40 |
32 |
90 |
307 |
160 |
| 40 |
100 |
340 |
200 |
| 50 |
115 |
380 |
200 |
| J44H/Y-100 |
32 |
115 |
332 |
200 |
| 40 |
130 |
385 |
240 |
| 50 |
150 |
445 |
280 |
| J44H/Y-160 |
3 |
60 |
70 |
150 |
| 6 |
60 |
91 |
150 |
| 10 |
90 |
162 |
200 |
| 15 |
105 |
162 |
200 |
| 25 |
120 |
212 |
300 |
| 32 |
135 |
224 |
300 |
| 40 |
165 |
278 |
500 |
| 50 |
190 |
305 |
650 |
| 65 |
215 |
490 |
650 |
| 80 |
260 |
590 |
720 |
| 100 |
290 |
685 |
850 |
| 125 |
320 |
775 |
865 |
| J44H/Y-250 |
3 |
60 |
81 |
110 |
| 6 |
60 |
100 |
150 |
| 10 |
90 |
210 |
200 |
| 15 |
105 |
220 |
200 |
| 25 |
120 |
275 |
300 |
| 32 |
135 |
283 |
300 |
| 40 |
165 |
325 |
350 |
| 50 |
195 |
404 |
400 |
| 65 |
215 |
442 |
650 |
| 80 |
260 |
595 |
850 |
| 100 |
290 |
692 |
850 |
| 125 |
320 |
825 |
1000 |
| J44H/Y-320 |
3 |
60 |
81 |
110 |
| 6 |
60 |
100 |
150 |
| 10 |
90 |
210 |
200 |
| 15 |
105 |
220 |
200 |
| 25 |
120 |
275 |
300 |
| 32 |
135 |
283 |
300 |
| 40 |
165 |
325 |
350 |
| 50 |
195 |
404 |
400 |
| 65 |
215 |
442 |
650 |
| 80 |
260 |
595 |
850 |
| 100 |
290 |
692 |
850 |
| 125 |
320 |
825 |
1000 |
|
| |
|
