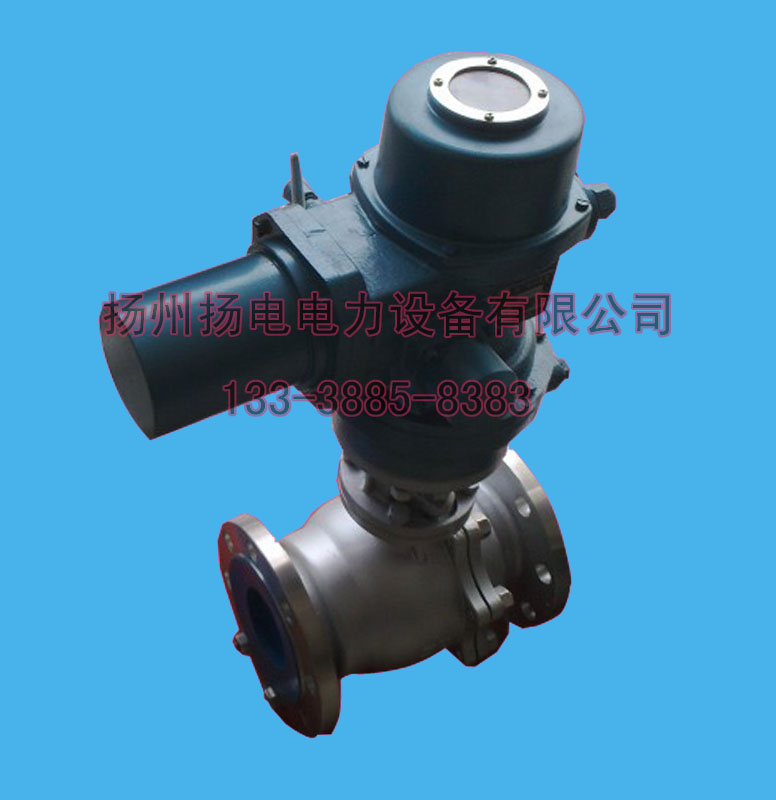

Q941F电动球阀是阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动球阀按其密封性能可分软密封阀座及金属密封阀座，软密封阀座适用于温度≤180°的场合，金属硬密封阀座适用于温度≤425°的场合。电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
产品特点
1、流体阻力小，电动球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、电动球阀止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且电动球阀的密封能力随着介质压力的增高而增大。
4、电动球阀阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故电动球阀的使用寿命长。
6、电动球阀采用下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、电动球阀具有防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
技术参数和性能
|
LY系列电动球阀执行器技术参数 |
Q941F电动球阀阀体参数 |
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN15～200mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5、4.0、6.4、10MPa |
|
任选功能 |
开关型、触点型、开度信号、智能调节型 |
阀轴材质 |
碳钢、不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
球墨铸铁、碳钢、304/316/316L不锈钢 |
|
动作时间 |
15秒/30秒/60秒 |
球体材质 |
304/316/316L不锈钢 |
|
环境温度 |
-30°～60° |
阀座密封 |
PTFE、PPL、金属密封 |
|
手动操作 |
附带手柄操作 |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
|
限 位 |
电气、机械二重限位 |
适用介质 |
水、石油、粘性流体、浆料、强氧化性介质等 |
|
防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
|
输入信号 |
0-10，1-5VDC/4-20mA(智能调节型) |
特 点 |
连线简单，结构紧凑、阻力小、动作稳定 |
外形尺寸
|
公称通径DN |
L |
L1 |
W |
H |
D |
D1 |
额定功率 |
额定电流 |
|
压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
|
|
|
15 |
130 |
119 |
110 |
256 |
95 |
65 |
15W |
0.1A |
|
20 |
140 |
119 |
110 |
260 |
105 |
75 |
15W |
0.1A |
|
25 |
150 |
155 |
132 |
266 |
115 |
86 |
15W |
0.2A |
|
32 |
165 |
155 |
132 |
270 |
136 |
100 |
15W |
0.2A |
|
40 |
180 |
208 |
165 |
312 |
146 |
110 |
25W |
0.5A |
|
50 |
200 |
208 |
165 |
325 |
160 |
125 |
25W |
0.5A |
|
65 |
220 |
208 |
165 |
336 |
180 |
145 |
25W |
0.5A |
|
80 |
250 |
256 |
211 |
365 |
195 |
160 |
50W |
0.8A |
|
100 |
280 |
256 |
211 |
400 |
215/230 |
180/190 |
90W |
1.0A |
|
125 |
320 |
256 |
211 |
420 |
245/270 |
210/220 |
90W |
1.0A |
|
150 |
360 |
288 |
235 |
440 |
280/300 |
240/250 |
120W |
1.2A |
|
200 |
400 |
288 |
235 |
470 |
335/360 |
295/310 |
150W |
1.2A |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
注意事项:
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
