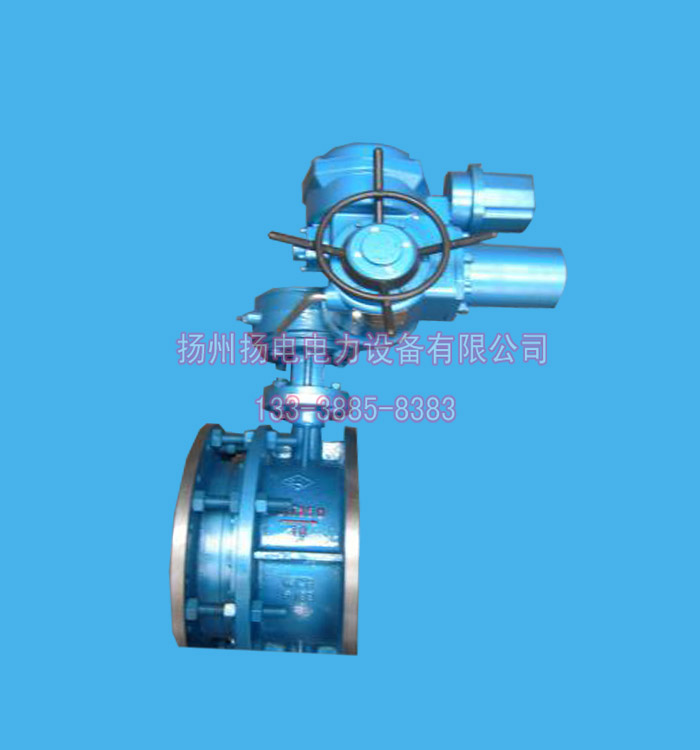

电动伸缩蝶阀SD943H-16 DN50-DN700

产品概述

本公司经营的电动伸缩蝶阀是由角行程电动执行器于伸缩蝶阀组成,电动执行器采用一体化设计,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。电动伸缩蝶阀其主要特点如下:
1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速;
2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便。
3、密封部位可调节更换、密封性能可靠等特点。

■ 主要技术参数

● 阀体

阀体形式 直通铸造阀体
公称通径 DN50~2000mm
公称压力 PN0.6、1.0、1.6
法兰标准 JB、ANSI、GB、HG、JIS等
连接形式 法兰式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

● 阀内件

阀板形式 蝶形
流量特性 开关型(线性)、调节型(近似等百分比)

● 执行机构

执行器型号 DZW、CHR、381R、HQ、Q型
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP67、隔爆标志:ExdⅡBT4、手操功能:手柄、手轮
环境温度:-25~+70℃、环境湿度:95%
注:如需详细执行器参数,请进入电动执行器页面进行查阅。

■ 主要零件材料

序号 零件名称 材料名称
1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M
2 下阀轴 铜合金、304、316
3 阀体 HT200、WCB、CF3、CF3M、CF8、CF8M
4 阀板 HT200、WCB、CF3、CF3M、CF8、CF8M
5 销轴 25、35、45
6 阀杆 2Cr13、304、316、316L
7 压板 HT200、WCB、CF3、CF3M、CF8、CF8M
8 密封圈 NBR丁晴橡胶、PTFE、PPL、304、316
9 伸缩节 HT200、WCB、CF3、CF3M、CF8、CF8M
10 填料 聚四氟乙烯/柔性石墨
11 支架 HT200、WCB、CF3
12 填料压板 HT200、WCB、CF3、CF3M、CF8、CF8M
13 电动执行器 配置执行器不同,材质也不相同

■ 主要性能规范

公称通径DN 50~1000(mm)
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
渗漏率 金属硬密封:<0.1×DNmm3/s (符合GB/T13927-92标准)、软密封:零泄露
适用温度 碳钢:-29℃~425℃、不锈钢:-40℃~600℃
适用介质 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式 蜗杆蜗轮传动、气动、电动
公称
通径
外形尺寸(参考值) 法兰尺寸和螺栓孔尺寸(标准值)
高度 结构长度L 执行器宽度 0.6MPa 1.0MPa 1.6MPa
毫米 H H1 最大 最小 标准 A B D D1 n-d D D1 n-d D D1 n-d
50 80 440 186 156 171 250 255 140 110 4-14 165 125 4-18 165 125 4-18
65 95 445 190 160 175 250 255 160 130 4-14 185 145 4-18 185 145 4-18
80 98 476 198 166 182 250 255 190 150 4-18 200 160 8-18 200 160 8-18
100 114 504 228 188 208 250 255 210 170 4-18 220 180 8-18 220 180 8-18
125 128 550 240 201 220 250 255 240 200 8-18 250 210 8-18 250 210 8-18
150 139 652 240 206 226 300 315 265 225 8-18 285 240 8-22 285 240 8-22
200 174 732 265 219 242 300 315 320 280 8-18 340 295 8-22 340 295 12-22
250 215 823 295 240 267 300 315 375 335 12-18 395 350 12-22 405 355 12-26
300 245 877 308 254 282 300 315 440 395 12-22 445 400 12-22 460 410 12-26
350 270 932 327 272 300 300 315 490 445 12-22 505 460 16-22 520 470 16-26
400 305 1047 368 308 338 300 315 540 495 16-22 565 515 16-26 580 525 16-30
450 325 1092 370 310 340 575 714 595 550 16-22 615 565 20-26 640 585 20-30
500 360 1182 392 332 362 575 714 645 600 20-22 670 620 20-26 715 650 20-33
600 445 1380 441 375 408 656 810 755 705 20-26 780 725 20-30 840 770 20-36
700 505 1502 460 400 445 656 810 860 810 24-26 895 840 24-30 910 840 24-36
800 560 1545 499 445 475 656 810 975 920 24-30 1015 950 24-33 1025 950 24-39
900 630 1710 520 460 490 785 863 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 680 1805 600 530 565 785 863 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 795 2096 675 571 623 785 863 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48
1400 900 2296 760 684 722 790 1338 1630 1560 36-36 1675 1530 36-42 1685 1590 36-48
1600 1100 2720 860 770 815 868 1476 1830 1760 40-36 1915 1820 40-48 1930 1820 40-56
1800 1124 2830 930 830 880 868 1476 2045 1970 44-39 2115 2020 44-48 2130 2020 44-56
2000 1292 3120 1020 920 970 965 1600 2265 2180 48-48 2325 2230 48-48 2345 2230 48-62
注:以上表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
