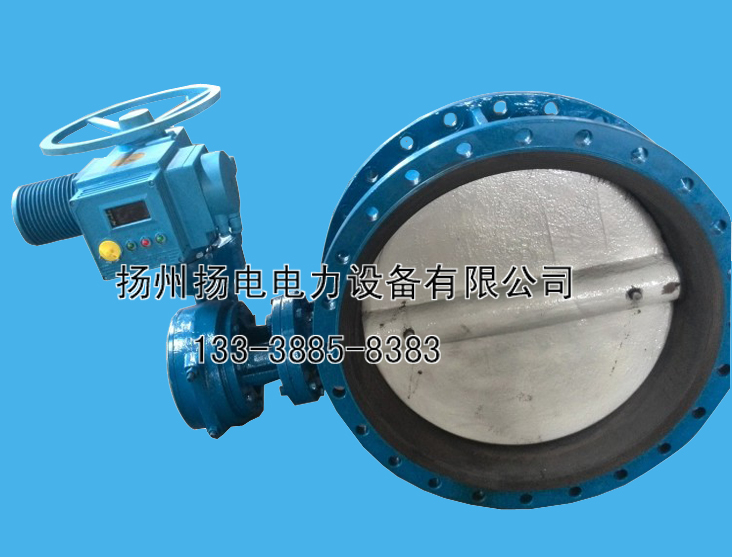

1,电动蝶阀具有结构简单,体积小,重量轻,材料耗用省,安装尺寸小,开关迅速,90°部分回转,驱动力矩小等特点,用于截断,接通,调节管路中的介质,具有良好的流体控制特性和关闭密封性能。
2,电动蝶阀可以运送泥浆,在管道口积存液体最少。低压下,可以实现良好的密封。调节性能好。
3,电动蝶阀蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。
4,电动蝶阀阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5,电动蝶阀连接方式有法兰连接,对夹连接,对焊连接及凸耳对夹连接。驱动形式有手动,蜗轮传动,电动,气动,液动,电液联动等执行机构,可实现远距离控制和自动化操作。
产品概述
采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 ,电力,石油化工,以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
特点
本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长．
大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
驱动装置可以多工位（旋转90°或180°）安装,便于用户使用。
主要技术参数
|
公称通经DN（mm) |
50～2000 |
|
公称药理PN（MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
适用温度 |
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
|
适用介质 |
水,空气,天然气,油品及弱腐蚀性流体 |
|
泄漏率 |
符合GB/T13927-92标准 |
|
驱动方式 |
蜗轮传动,电动,气动,液动 |
主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
WCB,合金钢,不锈钢,QT450-10 |
|
蝶板 |
WCB,合金钢,不锈钢,QT450-10 |
|
阀轴 |
2Cr13不锈钢,合金钢 |
|
密封圈 |
不锈钢圈 |
|
填料 |
柔性石墨 |
执行标准
|
制造标准 |
JB/T 8527-97 |
|
法兰标准 |
GB9113-2000 |
|
结构长度标准 |
GB12221-89 |
|
检验标准 |
GB/T 13927-92 |
产品尺寸参数 (单位:mm)
|
公称通经(DN) |
主要尺寸 |
法兰尺寸和螺栓规格 |
|
1.0MPa |
1.6MPa |
2.5MPa |
|
L |
H1 |
H |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
|
50 |
108 |
530 |
112 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
112 |
530 |
115 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
185 |
145 |
8-18 |
|
80 |
114 |
565 |
120 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
127 |
600 |
138 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
235 |
190 |
8-22 |
|
125 |
140 |
640 |
164 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
270 |
220 |
8-26 |
|
150 |
140 |
705 |
175 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
300 |
250 |
8-26 |
|
200 |
152 |
775 |
200 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
360 |
310 |
12-26 |
|
250 |
165 |
945 |
243 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
425 |
370 |
12-30 |
|
300 |
178 |
1070 |
250 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
485 |
430 |
16-30 |
|
350 |
190 |
1140 |
280 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
555 |
490 |
16-33 |
|
400 |
216 |
1210 |
305 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
620 |
550 |
16-36 |
|
450 |
222 |
1335 |
350 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
670 |
600 |
20-36 |
|
500 |
229 |
1415 |
380 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
730 |
660 |
20-36 |
|
600 |
267 |
1605 |
445 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
845 |
770 |
20-39 |
|
700 |
292 |
1844 |
480 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
960 |
875 |
24-42 |
|
800 |
318 |
2040 |
530 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
1085 |
990 |
24-48 |
|
900 |
330 |
2255 |
580 |
1115 |
1050 |
28-33 |
1125 |
1050 |
28-39 |
1185 |
1090 |
28-48 |
|
1000 |
410 |
2380 |
650 |
1230 |
1160 |
28-36 |
1255 |
1170 |
28-42 |
1320 |
1210 |
28-56 |
|
1200 |
470 |
2640 |
760 |
1455 |
1380 |
32-39 |
1485 |
1390 |
32-48 |
1530 |
1420 |
32-56 |
|
1400 |
530 |
2886 |
850 |
1675 |
1590 |
36-42 |
1685 |
1590 |
36-48 |
1755 |
1640 |
36-62 |
|
1600 |
600 |
3156 |
1030 |
1915 |
1820 |
40-48 |
1930 |
1820 |
40-56 |
1975 |
1860 |
40-62 |
|
1800 |
670 |
3421 |
1230 |
2115 |
2020 |
44-48 |
2130 |
2020 |
44-56 |
2195 |
2070 |
44-70 |
|
2000 |
760 |
3685 |
1350 |
2325 |
2230 |
48-48 |
2345 |
2230 |
48-62 |
2425 |
2300 |
48-70 |
主要型号有：
D943H-10C DN50,D943H-10C DN65,D943H-10C DN80,D943H-10C DN100,D943H-10C DN125,D943H-10C DN150,D943H-10C DN200,D943H-10C DN250,D943H-10C DN300,D943H-10C DN350,D943H-10C DN400,D943H-10C DN450,D943H-10C DN500,D943H-10C DN600,D943H-10C DN700,D943H-10C DN800,D943H-10C DN900 D943H-10C DN1000,D943H-16C DN50,D943H-16C DN65,D943H-16C DN80,D943H-16C DN100,D943H-16C DN125,D943H-16C DN150,D943H-16C DN200,D943H-16C DN250,D943H-16C DN300,D943H-16C DN350,D943H-16C DN400,D943H-16C DN450,D943H-16C DN500,D943H-16C DN600,D943H-16C DN700,D943H-16C DN800,D943H-16C DN900,D943H-16C DN1000,D943H-25C DN50,D943H-25C DN65, D943H-25C DN80,D943H-25C DN100,D943H-25C DN125,D943H-25C DN150,D943H-25C DN200,D943H-25C DN250,D943H-25C DN300,D943H-25C DN350,D943H-25C DN400, D943H-25C DN450,D943H-25C DN500,D943H-25C DN600,D943H-25C DN700,D943H-25C DN800,D943H-25C DN900,D943H-25C DN1000,D943H-40C DN50,D943H-40C DN65,D943H-40C DN80,D943H-40C DN100,D943H-40C DN125,D943H-40C DN150,D943H-40C DN200,D943H-40C DN250,D943H-40C DN300,D943H-40C DN350,D943H-40C DN400,D943H-40C DN450,D943H-40C DN500,D943H-64C DN50,D943H-64C DN65,D943H-64C DN80,D943H-64C DN100,D943H-64C DN125,D943H-64C DN150,D943H-64C DN200,D943H-64C DN250,D943H-64C DN300,D943H-64C DN350,D943H-64C DN400,D943H-64C DN450,D943H-64C DN500,D943H-64C DN600,D943H-100C DN50,D943H-100C DN65,D943H-100C DN80,D943H-100C DN100,D943H-100C DN125,D943H-100C DN150,D943H-100C DN200,D943H-100C DN250,D943H-100C DN300,D943H-100C DN350,D943H-100C DN400,D943H-100C DN450,D943H-100C DN500,
D971X-10 DN50,D971X-10 DN65,D971X-10 DN80,D971X-10 DN100,D971X-10 DN125,D971X-10 DN150,D971X-10 DN200,D971X-10 DN250,D971X-10 DN300,D971X-10 DN350,D971X-10 DN400,D971X-10 DN450,D971X-10 DN500,D971X-10 DN600,D971X-10 DN700,D971X-10 DN800,D971X-10 DN900 D971X-10 DN1000,D971X-10 DN1100,D971X-10 DN1200,D971X-10 DN1400,D971X-10 DN1600 D971X-10 DN1800,D971X-10 DN2000,D971X-16 DN50,D971X-16 DN65,D971X-16 DN80,D971X-16 DN100,D971X-16 DN125,D971X-16 DN150,D971X-16 DN200,D971X-16 DN250,D971X-16 DN300,D971X-16 DN350,D971X-16 DN400,D971X-16 DN450,D971X-16 DN500,D971X-16 DN600,D971X-16 DN700,D971X-16 DN800,D971X-16 DN900,D971X-16 DN1000,D971X-16 DN1100,D971X-16 DN1200,D971X-16 DN1400,D971X-16 DN1600 D971X-16 DN1800,D971X-16 DN2000,D941X-10 DN50,D941X-10 DN65,D941X-10 DN80,D941X-10 DN100,D941X-10 DN125,D941X-10 DN150,D941X-10 DN200,D941X-10 DN250,D941X-10 DN300,D941X-10 DN350,D941X-10 DN400,D941X-10 DN450,D941X-10 DN500,D941X-10 DN600,D941X-10 DN700,D941X-10 DN800,D941X-10 DN900 D941X-10 DN1000,D941X-10 DN1100,D941X-10 DN1200,D941X-10 DN1400,D941X-10 DN1600 D941X-10 DN1800,D941X-10 DN2000,D941X-16 DN50,D941X-16 DN65,D941X-16 DN80,D941X-16 DN100,D941X-16 DN125,D941X-16 DN150,D941X-16 DN200,D941X-16 DN250,D941X-16 DN300,D941X-16 DN350,D941X-16 DN400,D941X-16 DN450,D941X-16 DN500,D941X-16 DN600,D941X-16 DN700,D941X-16 DN800,D941X-16 DN900,D941X-16 DN1000,D941X-16 DN1100,D941X-16 DN1200,D941X-16 DN1400,D941X-16 DN1600 D941X-16 DN1800,D941X-16 DN2000
