>> 产品展示 >> 电动阀配件

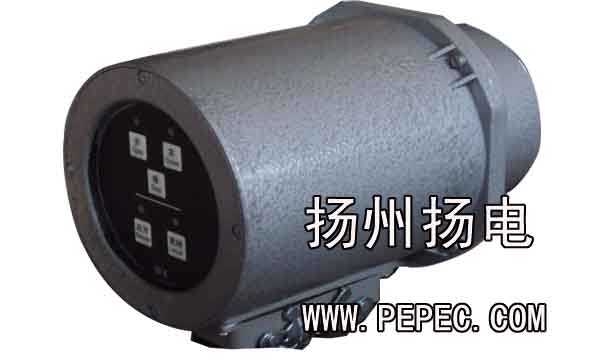

WK2控制单元DZW主板,控制板,远程板,航空插拔插头

西门子WK,扬修执行机构WK,扬州西门子电动头WK,电动控制执行单元WK,西门子系列WK,电动执行器WKWK控制单元



DZW WK2整体控制型阀门电动装置是在DZW开关型电动装置的基础上,增加了电气控制部分,WK型功率控制部分,将机械传动与电气控制合为一体,具有现场操作和远方操作控制等功能,现场调试极为方便,适用于对开环控制系统中各类阀门进行开关操作和控制。DZW10-WK,DZW15-WK,DZW10-WK,DZW15-WK,DZW20 WK,DZW30-WK,DZW45-WK,DZW60-WK,DZW90-WK,DZW120-WK,DZW180 WK,DZW250-WK,DZW350-WK,DZW500-WK,DZW800-WK,DZW1000-WK



内含有控制器主板,控制板,远程板,航空插拔插头等



具体型号有 DZW10-WK,DZW15-WK,DZW10-WK,DZW15-WK,DZW20 WK,DZW30-WK,DZW45-WK,DZW60-WK,DZW90-WK,DZW120-WK,DZW180 WK,DZW250-WK,DZW350-WK,DZW500-WK,DZW800-WK,DZW1000-WK等。





电控部分由薄膜按键面板,功能板和交流接触器等组成,电控部分通过插件及紧固螺栓和电动装置连接,可方便拆卸或更换;也可实现分体控制。





DZW WK2整体控制型阀门电动装置主要技术参数



电源:AC380V 50Hz 三相三线制



阀位信号:输出4~20mA(或0~20mA



防护等级:IP55



环境温度:-20~ 60



输出功率:0.030~15kw



DZW WK2整体控制型阀门电动装置接线图



说明:



1,电源,三相三线,AC380V,交流接触器工作压,AC380V



2,远方操作及开度指示均由WK内部供电:DC24V



3,处于远方操作状态时,接点H13,H14闭合;



4,故障状态时,接点H9,H21闭合。

DZW系列多回转电动装置性能参数表

型 号
公称
转矩
(N.m)
最大控制转矩
(N.m)
最小控制转矩
(N.m)
输出轴转圈数
(圈)
允许通过阀杆直径
(mm)
手动速比
输出转速
(r/min)
电机
功率
(kw)
DZW5+WK
50
75
≤25
150
28
1∶1
18
0.12
DZW10A+WK
100
150
≤50
160
24、36
0.25
0.37
DZW15A+WK
150
225
≤75
DZW20A+WK
200
300
≤100
40
0.55
0.75
DZW20A(Ⅰ)+WK
28
DZW30A+WK
300
450
≤150
40
24
0.75
DZW30A(Ⅰ)+WK
28
DZW45A+WK
450
675
≤225
110
48
24
1.1
36
1.5
DZW60A+WK
600
900
≤300
24
1.5
36
2.2
DZW90+WK
900
1350
≤450
60
24
2.2
DZW90(Ⅰ)+WK
48
36
3.0
DZW120+WK
1200
1800
≤600
60
24
3.0
DZW120(Ⅰ)+WK
48
DZW180+WK
1800
2160
≤900
140
70
25∶1
24
4.0
36
5.5
DZW250+WK
2500
3000
≤1250
24
5.5
DZW350+WK
3500
4200
≤1750
75
13∶1
18
7.5
DZW500+WK
5000
6000
≤2500
10
DZW800+WK
8000
9600
≤4000
120
80
90∶1
12
13
DZW1000+WK
10000
12000
≤5000
100
15
注:(Ⅰ)表示电站型

DZW系列阀门电动装置能满足计算机控制要求。
         该产品电气控制是根据原电力部规划设计总院制定的阀门电动装置《95典设》设计,其行程控制机构设置开、关各四只微开关,设有51芯接线端子,用户可根据自己的控制线路选用,接线方便。
1、电动装置控制原理图

普通型电动执行器,常规型电动装置,电动阀门电装,风门电动头,球阀阀头,阀门电动机, DZW10+WK、DZW20+WK,DZW30+WK,DZW45+WK,DZW60+WK、DZW90+WK、DZW180+WK,DZW250+WK、DZW350+WK,DZW500+WK,DZW800+WK,DZW1000+WK,,普通型电动执行器价格,常规型电动装置厂家,电动阀门电装价格,风门电动头厂家,球阀阀头价格,阀门电动机厂家。

感谢你对扬州良业阀门电装的了解,订货应提供如下资料:
 1、本装置一般按右旋关闭阀门调整出厂,如左旋关闭的阀门选配电装时应特殊说明;
 2、注明阀门全行程的总圈数;
  3、订购落地支架应注明上传或下传;
 4、用户如要我厂协助选订本装置需提供;
 4-1、阀门种类、型号、规格、阀杆直径和旋向;
 4-2、介质参数,如温度、压力等;
 4-3、如防护等级需IP67,用户订货时需指明
